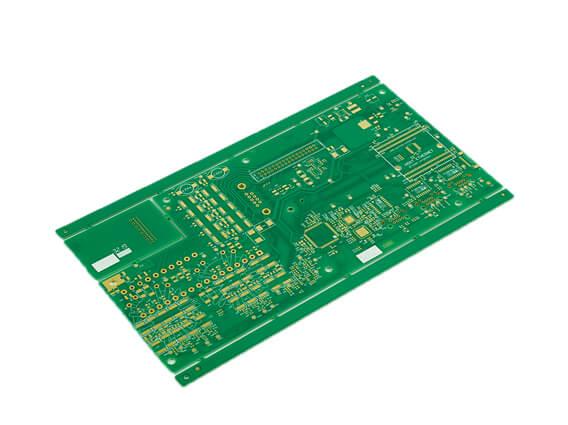

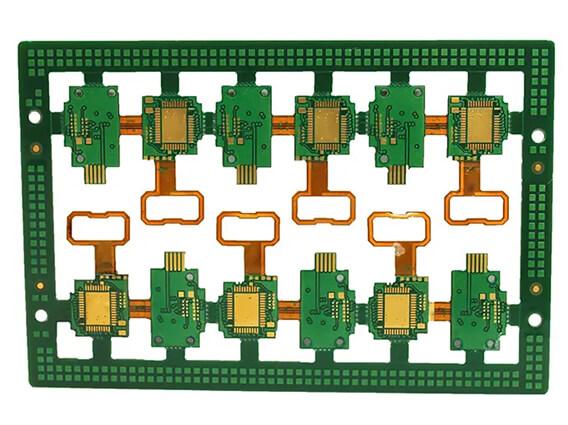

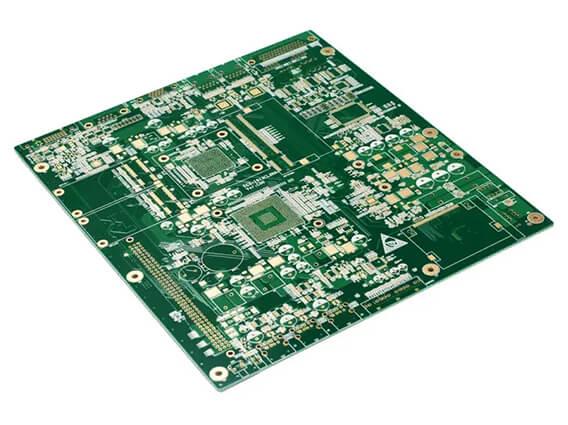

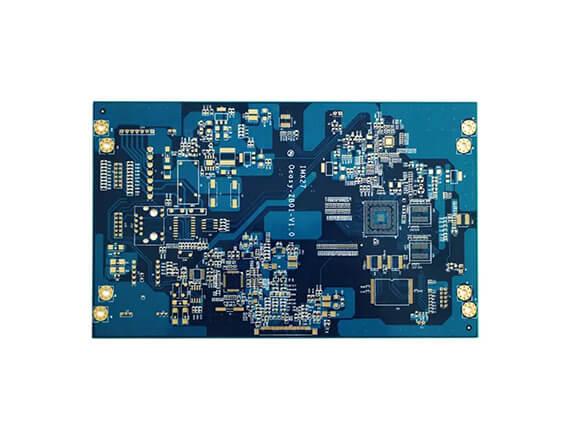

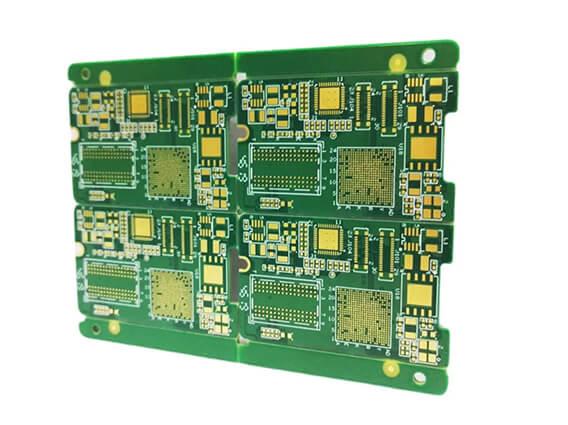

多层印刷电路板(PCB)制造

  • 快发智造 可制造多达56层的多层印制板(PCB)
  • 接受一种材料或混合材料:Fr4、Rogers、Polymide、金属芯等等
  • 将您的 PCB 文件发送至Sales@kfpcba.com
  • 我们将很快为您报价!

多层PCB电路板至少有三层导电层,其中两层在外表面,剩下的一层集成到绝缘板中。它们之间的电气连接通常是通过电路板横截面上的镀通孔来实现的。除非另有说明,多层印制电路板与双面板相同,一般为镀通孔板


您可能想扩大您对多层 PCB的了解。这是您访问此页面的一个很好的理由。此外,您可能希望导入多层印刷电路板。无论情况如何,我们的指南都将为您的所有 PCB 需求提供最佳解决方案。

多层PCB是什么意思?

多层PCB可以称为由三层或多层组成的多层电路板。它由基底层组成,其两侧具有导电金属。它还提供增强的功能。它们用于需要大量连接的复杂设备中。

多层印刷电路板必须具有至少三层导电层,它们位于材料的中心。这种多层 PCB 制造需要融合玻璃纤维交替注入环氧树脂的导电芯材料和层。

它们都使用高液压机压力和温度进行层压。该过程导致预浸料熔化,随后导致这些层的连接。

多层PCB制造中使用的步骤

多层电路的制造过程涉及一些步骤。让我们考虑一下。

开发所需的设计

按照所有要求规划布局 PCB设计并对其进行编码。通过这样做,您可以确保设计的不同方面和部分没有错误。然后,完成的 多层电路板PCB设计就可以进行制造了。

PCB设计的印刷

一旦设计完成检查完成,就可以打印了。在继续该过程时,您可以在注册孔上打孔以作为对齐胶片的指南。

打印用于内部层的铜

这一步是制作PCB内层的第一步。您打印多层 PCB 设计;然后将铜重新粘合到用作 PCB 结构的层压片上。

丢弃不需要的铜

光刻胶没有覆盖的铜被一种强效的化学物质去除。一旦它被移除,它就会为您的 PCB 留下所需的铜。

PCB 层的层压

一旦这些层没有缺陷,就可以融合它们。您可以通过两种方式实现此过程,包括铺层和层压步骤。

钻孔

在您钻孔之前,钻孔点位于X 光机上。这有助于保护 PCB 堆栈。

PCB电镀

此过程有助于使用化学品融合不同的 PCB 层。

外层的成像和电镀

通过这样做,您可以通过应用光刻胶来保护外层上的铜。

最终蚀刻

为了在此过程中保护铜,使用了锡防护装置。这消除了不需要的铜。这也确保了正确建立的 PCB 连接。

应用阻焊层

清洁 PCB 面板后,使用阻焊层涂抹环氧树脂油墨。

完成丝印和PCB

完成PCB电镀以确保可以实现组件的焊接。筛选过程中点出了PCB上的所有重要信息。

电气和测试可靠性

为确保功能,技术人员对 PCB 的多个区域进行测试。

仿形和切割

根据客户的要求,从初始面板切割不同的PCB。然后对电路板进行检查,并在发送交付前纠正错误。

用于制造多层 PCB 的材料

用于制造多层 PCB 的不同材料是电路板、铜箔、树脂系统、基板、通孔、注入玻璃纤维板。使用交替三明治,您可以将这些材料层压在一起。

所有的铜平面都被蚀刻,所有内部通孔的电镀都在层之前完成。

多层 PCB:优点

多层 PCB 有很多好处。其中一些包括:

  • 更高的组装密度

  • 由于其电气特性,提供高速和高容量

  • 减轻设备重量

  • 消除了多个单独的 PCB 所需的连接器,从而简化了其结构。

多层PCB:用途

多层 PCB 可用于许多领域。让我们考虑其中的一些。

  • 它们用于制造 CAT 扫描、心脏监视器和现代 X 射线设备。

  • 由于其功能性和耐用性,用于生产高速电路

  • 由于其高功能性和耐热性,用于前照灯开关和车载计算机

  • 机械和工业控制系统的运行由于它们的小尺寸和耐用性而利用它们。

  • 微波和智能手机等消费电子产品也由于其小尺寸和功能性而使用多层 PCB。

  • 卫星应用、GPS和信号信息也使用多层 PCB

  • 由于其性能和节省空间的特性,用于生产用于主板服务器的计算机电子产品。

识别多层 PCB

您可以通过以下方式识别多层PCB

  • 您的电子设备如何快速运行,以及最终板的操作设置

  • 板子建筑的配置、层数、价值也起到了识别的作用

  • 电路板布线密度

  • 运行容量、速度、参数和功能,区分 PCB 是否为多层

  • 他们使用简单的生产技术,但仍然注重性能和质量。

  • 与具有简单生产过程的单层 PCB 相比,多层 PCB 通常难以造型

  • 单层PCB通常大批量生产,也可以批量订购。这有助于降低每块板的价格,从而确保生产这些设备的成本更低。对于多层 PCB,生产它们通常是乏味的,并且可能难以同时大量生产它们。

用于构建多个 PCB 的组件

PCB的组件包括:

  • Led:Led 让电流沿一个方向流动

  • 电容器:由电荷组成

  • 晶体管:用于放大电荷

  • 电阻器:它有助于控制通过时的电流

  • 二极管:二极管只允许电流通过一个方向

  • 电池:它为电路提供电压

  • 液压机:这可确保将金属物体转化为金属板。这有助于在制造玻璃粉和片剂时进行稀释。

  • 预浸料:这是用于多层板的重要材料。它们有助于将核心保持在一起。预浸料由玻璃纤维制成,玻璃纤维浸渍有称为树脂的环氧基材料。它的层在特定温度下是致密的。这有助于创建特定的电路板厚度。

为什么多层PCB通常被广泛使用?

多层PCB被广泛使用的原因如下:

  • 多层 PCB 采用高科技制造。这就是为什么由于制造它所需的技能、工艺和设计而受到高度信任的原因。

  • 您还可以将其归因于用户总是想要现代的东西这一事实。

  • 它的微型尺寸使其具有灵活性

  • 它体积小,其性能通过其技术得到增强。大多数用户更喜欢尺寸较小的设备

  • 由于其重量较轻,因此对于用户来说足够便携和方便。用户可以轻松随身携带,因为它们不像其他一些智能手机那么笨重。

  • 由于其制造工艺,用户认为此 PCB 具有高品质

  • 它利用高技能的专业人员、现代技术和优质材料。

  • 安装方便,应用广泛,无需外包服务

  • 多层 PCB 带有保护层,可防止损坏,并增加其耐用性

  • 与同类产品相比,它是最优选的,因为它的密度更高。用户喜欢单位体积质量更高的设备,这些设备应该拥有足够的存储空间。

多层PCB质量标准

多层 PCB带有一些质量标准。他们包括

ISO 9001确保制造商在涉及服务或产品的受监管和允许的要求范围内满足客户的需求。

ATF16949是另一项质量标准,要求电子产品制造商确保汽车产品的安全性和质量。这有助于提高汽车零部件的可靠性和性能。

UL 列名服务要求制造商对其产品进行彻底测试。这是为了确保满足特定要求。

多层PCB是否应该被视为高频PCB?

是的,多层 PCB 属于高频PCB通过多层,电路板可以具有很好的热系数和阻抗控制。

在高频设计应用中,接地层是非常重要的。多层应用用于智能手机和微波炉等高频应用。

结论

多层 PCB 具有很多优点,并且与多种应用相关。但是,在选择多层 PCB 之前,您需要考虑很多事情。确保您做出的任何决定都适合您的需求。
