防止LED印刷电路板PCB出现缺陷的8种方法

电路划痕:减少线间距

焊盘大纲:诀窍是坚持程序控制。

降解功能:去除阻焊油或拆除相关元件。

阻焊油剥离:二次曝光

阻焊油颜色不合格:选择严谨的制造技术和多年制造经验的供应商。

坏板角:加底板保护作为保护措施。

翘曲:将翘曲降低到不足以专注于实现0.5%的平整度的水平

坏板大纲:要有合适的工艺辅助边距。

LED印刷电路板PCB 组件组装技术

在LED印刷电路板PCB 上放置/安装元件有三种方法,它们是通孔安装、表面安装和板上芯片 (COB)。

  • 通孔安装:通孔安装技术使用两种元件。它们是径向的(将引线放置在两侧)和轴向的(将引线放置在一侧)。
  • 表面贴装:也称为平面安装技术,使用的元件在引线下方或周围有一个称为SMD的组装。
  • 板上芯片(COB):将小型无引线元件或引线很短的元件焊接到印刷电路板上。

LED印刷电路板PCB组装中的设计技术

  • 间距:与当前SMT 一致的间距范围为0.45mm 至1.6mm,而LED 间距为1.0mm 至4.0mm。图 1 显示了 SMT 间距和 LED 间距之间的比较。
  • LED 安装孔: LED 安装孔为非穿透孔,建议直径公差在±0.05mm 深度(H)应≤板厚(T)-0.5mm 的值。深度公差应>±0.2mm,而常规钻孔角度(θ)为130°。
  • Laser Drilling Blind Vias:当堆叠板> 2层时,建议将这些技术设计为交错通孔。因为它降低了程序复杂性和制造成本。

LED印刷电路板PCB:终极指南


您是否正在为您的照明系统寻找合适的 LED PCB?或者您想节省下一个现代 LED 照明系统项目的成本?如果是,那么您应该阅读本指南。它涵盖了您需要了解的有关 LED印刷电路板PCB 的所有信息,从基本定义、优势、特性、制造工艺、选择材料、组装工艺等等。


  • 什么是LED PCB?

  • LED PCB的优缺点

  • 主要 LED PCB 应用

  • LED PCB的关键部件

  • LED PCB的类型

  • LED PCB 与标准 PCB – LED PCB 的独特之处

  • LED PCB电路设计——如何制作LED PCB

  • LED PCB组装工艺

  • LED PCB 板更换


第一章:什么是LED PCB?


LED是发光二极管的首字母,当电流通过时会发出光线。LED通常有负极(阴极)和正极(阳极),会在可见光区产生光。LED 通过焊接工艺粘在 PCB 上,并具有用于照明的电气连接。最近,印刷电路板领域有了很大的发展,从而简化了各种系统。创新已经扩展到照明领域,我们拥有负责 LED 照明的印刷电路板。发光二极管连接至主电路板并包括在电路中产生光的芯片。发光二极管 PCB 芯片使用陶瓷底座和散热片连接到电路板。它在使用时会散发出大量热量,制造商使用其他方法来减少热量。通常是 LED PCB 照明系统的最佳选择,因为它散热更快。用于发光二极管的金属芯印刷电路板中的主要材料或金属通常是铝。

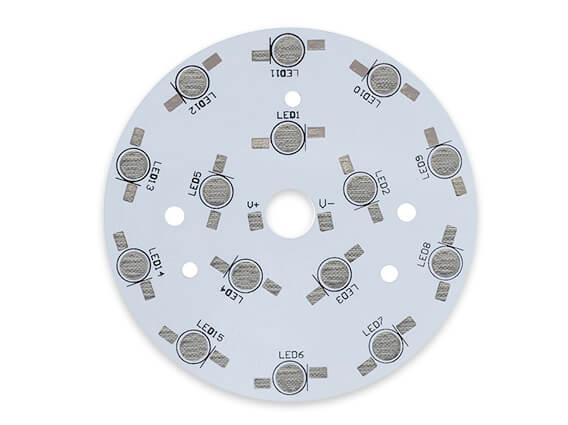

PCB上的LED


铝制 LED PCB 有一层薄薄的导热介电材料,有助于散热。与传统的刚性印刷电路板相比,这种材料的工作效果更好、效率更高、速度更快。您可以在广告牌等应用中使用 LED 制作不同的图案和信号。技术每天都在涉及,您也可以在任务和环境照明中使用它。您可以很容易地在紫外线、可见光和红外线等多种类型中找到它。


第二章:LED PCB的优缺点


每当您使用 LED PCB 时,您都会享受到一定的好处,但在其他情况下也可能会失败。使用 LED 印刷电路板的一些优点包括:

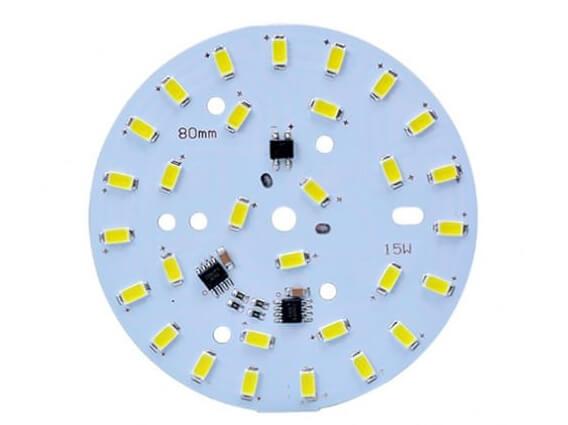

LED电路板


发光二极管因其高强度和高质量用途而很常见。现代世界的许多制造商更喜欢使用 LED PCB,因为他们向客户保证质量性能。它具有灵活的设计能力,使客户能够为其设备进行定制设计。您还可以在市场上找到不同设计的 LED 印刷电路板供您选择。LED印刷电路板具有成本效益,因此将为您节省很多钱。它也非常易于使用,您无需在使用该设备之前接受培训。它是节能的,每当您使用任何电器时,您都会节省大量能源。LED 印刷电路板具有非常低的电噪声,即使它产生明亮和有效的光。LED印刷电路板的诊断和维修很简单。您可以轻松地做到这一点,而无需联系技术人员寻求帮助。如果您对设备造成严重损坏,它也可以更换。


制造商可以将其制成不同的紧凑尺寸,这在没有 PCB 的情况下是不可能的。它是一个方便的平台,用于以高效和紧凑的方式布置电气元件。这允许开发各种尺寸的不同 LED 电路。LED PCB 组件通过焊料粘在板上,因此不受移动的影响。它允许制造商将其用于移动设备,例如汽车的前灯。您无需担心车辆移动时组件的位移和电气短路。它还具有散热器和金属芯(例如铝),有助于散热。它也非常紧凑,制造商可以轻松地将其放入不同的组件中,例如汽车等。与其他传统的照明选择不同,它不含汞,并且对环境友好。除了优点外,发光二极管印刷电路板也有一些缺点,包括:


即使性能有所提高,单个设备也无法产生足够的输出。单个设备的输出效率仍然很低,以至于您无法将其用于主流照明应用。因此,制作高效的 LED PCB 将消耗大量物理空间。

将 LED 分组到不同的阵列中也带来了光学、照明和制造方面的挑战。优化 LED PCB 的光质量非常困难,因为它既昂贵又耗时。LED 阵列将以不同的速度老化,因为与其他阵列相比,有些阵列的寿命可能更长。它可能会导致消费者对设备的垃圾。不同 LED PCB 的组装也是劳动密集型和困难的,有时还会增加成本。LED 应用也会产生大量热量,促使金属芯印刷电路板的使用。与普通PCB相比,金属芯印刷电路板相对昂贵。


第 3 章:主要 LED PCB 应用


由于能效、设计灵活性和低成本,LED PCB 可用于不同的应用。LED印刷电路板在此类应用中对延长寿命和节约能源起着非常重要的作用。有某些类型的 LED PCB 可以反射 LED 光并支持最大光强度。LED印刷电路板的主要应用包括:


车用 LED 电路板


您最有可能在电源调节器、汽车工业和电子调节器中找到这种类型的 LED PCB。汽车行业的 PCB 应具有长寿命、高耐用性和极具竞争力的价格。LED 印刷电路板最适合汽车,因为它可以在严苛的汽车世界中表现出色。带 LED 灯的奥迪带 LED 灯的奥迪,LED印刷电路板用于显示器、发动机电路和音响系统等其他电子设备中。在很多情况下,金属芯 LED 印刷电路板在大灯等高温应用中表现更好。


LED PCB在汽车行业的主要应用包括:


  • 功率继电器

  • ECU/ECL 控制模块

  • 数字显示器

  • 传输传感器

  • 内部和外部 LED 照明系统

  • 电信LED PCB


简单的电信系统


您将在电信行业中使用的 LED PCB 通常重量轻、非常耐用且抗噪。LED印刷电路板可用于滤波电路和其他高频设备。电信设备使用 LED 显示屏和指示灯,在此过程中会产生大量热量。为了解决散热问题,铝制LED PCB在这个行业中更适用并且非常有用。铝制 LED PCB 也很受欢迎,因为它重量轻且耐用,使设备更轻、更耐用。


医用LED电路板


医疗器材


查看扫描仪等各种医疗设备,您会发现 LED 印刷电路板。医疗设备需要高效且高度耐用,而 LED PCB 可提供最佳效果。LED 印刷电路板可用于您将用于诊断、治疗和研究的设备中。在各种手术室中,大多数照明系统都有发光二极管印刷电路板。这些设备的照明强度使它们成为此类操作的最佳选择。它也是医院不同房间的照明设备的主要组件。


电脑LED电路板


计算机在运行过程中通常会散发大量热量,并且需要良好的 PCB 来消除热量。最好的计算机热敏电路板是发光二极管印刷电路板。您会在扫描仪、智能手机、平板电脑、台式机和笔记本电脑中找到用于显示功能的 LED PCB。

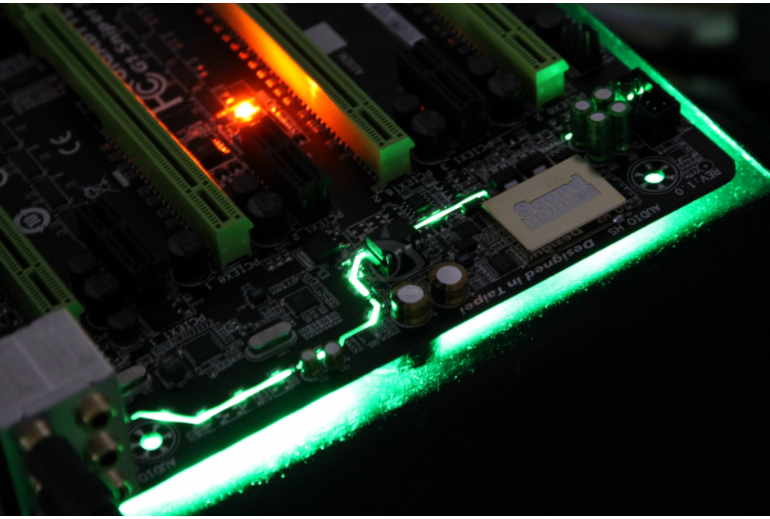

电脑主板指示灯电脑主板指示灯


电脑主板LED PCB


计算机的软盘驱动器、电源设备和 CPU 板等部件将使用铝制 LED PCB。可以找到 LED PCB 的其他应用示例包括机场跑道着陆灯和路灯。也可用于军事领域的照明设备,以及高速公路隧道照明。太阳能/光伏照明、灯笼和手电筒、信号和交通照明也有 LED 印刷电路板。除了这些应用之外,您还可以在农业和作物科学领域找到 LED PCB。农业研究人员使用 LED PCB 来协助照明以促进植物的高生长。来自设备的光强度足以适合植物的生长。


第四章:LED PCB的关键部件


LED印刷电路板的成功将取决于LED PCB的各种组件。这些是协同工作以完成一个过程的关键因素。这些组件执行或修改和管理将流过它们的电压和电流。大多数组件都是现成的标准化组件,您可以轻松识别和购买。其他组件通常是项目专有的,您不容易找到它们。一个典型的 LED 基本上有一个芯片,它是一种半导体,可以在电路中产生光。设计中会指定电路性质、PCB的涂层材料、尺寸等重要因素。


除了芯片外,LED印刷电路板还有各种组件,例如:


基材


请注意,并非所有 LED PCB 都相同,因为它们可能会因应用类型和基材而异。基材是 LED PCB 最重要的部分,因为它将决定电路板的功效。电路板的功效体现在它从设备传递热量的模式和速度上。某些应用需要在发光二极管印刷电路板上提供特定组件。这一事实在对高温非常敏感的应用中是正确的,例如 LED 灯。因此,工程师将根据应用使用不同的材料设计不同类型的 PCB 内核。


PCB基材


PCB基材


在 PCB 的最佳和最重要的品质中,您需要关注的是 PCB 核心。LED 印刷电路板的底座有多种材料可供选择,例如:


PCB用FR-4材料


FR-4是 LED PCB 中最常见的基材,由环氧树脂和玻璃组成。它是阻燃的,但它不是您可以选择的最佳散热材料。FR4 有不同的名称,包括 FR4 标准、FR4 无卤素、FR4 中 Tg 和 FR4 高 Tg。除此之外,还有带有散热孔阵列的 FR4 印刷电路板。它是一种 FR4,具有薄的双面和镀通孔或热通孔。热通孔将确保有一条热路径来改善通过热基板的热传导。


PCB用环氧树脂材料


环氧树脂是用于发光二极管印刷电路板的其他基材,但并不常见。与其他基材相比,它们的耐用性较差,但制造成本更低。然而,它是一种非常糟糕的热导体,而不是散热的好选择。

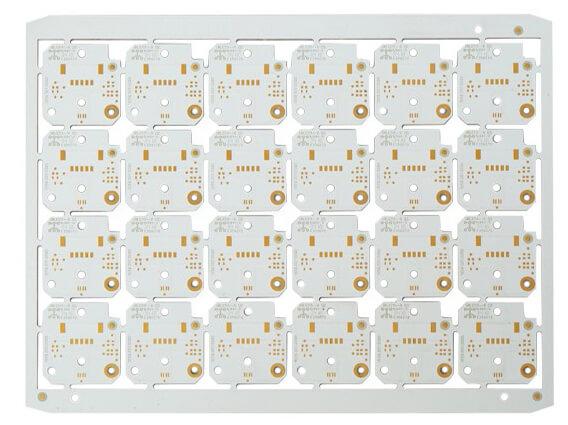

LED PCB用金属芯


金属芯是发光二极管最有效的材料,尤其是产生过热的材料。它们是非常好的热导体,可以帮助设备散热。它通常由不同类型的金属组成,例如铝、铜或不锈钢。金属为电路板提供适当的电绝缘和导热性能。许多制造商喜欢使用的最常见的金属芯类型是铝。这种类型的LED印刷电路板依赖于铝作为其主要的基础核心,而不是玻璃纤维基础。该合金可以由改变金属特性的铝、镁和硅铝的不同组合组成。组合将根据您想要的应用程序而有所不同。当导热率不是真正需要考虑的因素时,环氧树脂和 FR4 是最合适的基材。这是因为与金属芯 LED 印刷电路板相比,它们相对便宜。如果应用会产生大量热量,请使用金属芯印刷电路板。


涂层材料


大多数应用或发光二极管印刷电路板都在外部环境中。由于温度变化、潮湿(雨水湿度和冷凝)、腐蚀、盐雾和气体,它可能会损坏。外部应用程序的关键特征是设备的输出和设备的整体描述。因此,具有保护设备内部部件的覆盖物或涂层材料非常重要。涂层材料将保护 LED 印刷电路板免受潮湿、过热和其他环境因素的损坏。因此,由于涂层材料的主动保护,LED PCB 将具有更长的使用寿命。发光二极管PCB的涂层材料不应影响器件的功效、可靠性和性能。制造商使用的最常见的涂层类型是保形涂层。它们是薄漆,可以符合 PCB 轮廓,而不会增加设备的体积或重量。您可以通过浸渍或喷涂轻松地将其应用到 LED PCB 上,直至其厚度为 25 至 75 微米。涂层应该非常透明,并且在特定环境中 LED PCB 的整个生命周期内保持透明。


保形涂料的最佳形式依赖于丙烯酸化学,可提供颜色和透明度稳定性。由于以下原因,它是LED印刷电路板的最佳涂层形式:


易于应用于LED印刷电路板,它不会进一步增加产品的体积和重量,它允许使用的多功能性,它们对色温变化有独特的影响,另一种可用的涂层材料是不同类型的封装树脂。它有某些类型可供选择,例如聚氨酯、环氧树脂和硅胶选项。环氧树脂是其中最坚韧的,但在热循环过程中不那么灵活。


LED 印刷电路板的尺寸将根据您打算使用的应用类型而有所不同。这意味着您可以选择不同尺寸的 LED PCB。根据应用,它们的范围从非常小的 LED PCB 到更大的 LED PCB。您可以自由与制造商沟通,根据应用制造不同尺寸的 LED PCB。设备越大,LED PCB 越大,越小,设备越小。决定LED PCB尺寸的因素是面板的厚度和面板的尺寸。


通常,最常见或标准的面板尺寸范围从最小的可用到:


最大 10" X 16"(在 12" X 18" 面板上;通常使用此面板尺寸)

最大 16" X 22"(在 18" X 24" 面板上;此面板尺寸常用)

最大 19″ X 27″(在 21″ X 29″ 面板上;此面板尺寸不常见)


电路层


它是LED印刷电路板中对PCB最终功能贡献最大的部分。


PCB层


它包含对 PCB 的功能很重要的铜电路。它是 LED 印刷电路板中电介质顶部的层。您可以使用粘合剂或加热将铜层压在印刷电路板的板上。铜的厚度取决于应用类型和流过的电流量。大多数 LED PCB 有 1 盎司铜,而其他允许更多功率的则有更多。您可以通过查看电路层的长度、宽度和厚度来确定电路层的电阻。


电介质


电介质是一层薄的导热层,它与铝基板结合以帮助散热。耐热等级卓越性能的关键在于 LED 印刷电路板的电介质。在设计LED印刷电路板的过程中,记得放置电介质以辅助散热。它是一个不导电的绝缘层,将铝与电气布局分开。


第 5 章:LED PCB 的类型


由于发光二极管PCB的应用众多,因此有不同类型的PCB。不同类型的 LED PCB 有自己的制造规格、用途和材料类型。以下段落介绍了一些最常见的 LED 印刷电路板类型。


柔性LED PCB


柔性 LED 印刷电路板由可以在不同方向弯曲、扭曲和移动的材料组成,包括塑料。它们有不同的层格式,包括单层、双层和多层格式。您必须在柔性材料上印刷电路这一事实使其相对昂贵。与刚性 LED 印刷电路板相比,柔性发光二极管印刷电路板具有许多优点。它灵活且能够朝不同方向移动的事实使其优于刚性 LED PCB。这意味着您可以折叠它,也可以在不同的角落和边缘弯曲它。灵活性是一项巨大的资产,可以节省创建特定设计的体积、重量和成本。您还可以在通常对环境有害且可能对其他类型有害的不同区域中使用它。这是因为它们具有防水、防腐蚀、防震和耐高温油的材料。


刚性LED PCB


顾名思义,刚性 LED 印刷电路板很硬,不能向不同方向弯曲。制造商使用固体材料作为基板,从而防止电路板向不同方向扭曲。最常见的刚性 LED 印刷电路板类型是您可以在计算机中找到的那种。制造商制造的 PCB 数量最多的刚性 LED 印刷电路板。您会在许多需要使用应该永远保持形状的 LED PCB 的地方找到它们。您会发现它们以不同的形式提供,包括单、双或多层 LED 印刷电路板。


混合 LED 电路板


混合 LED PCB 包括非热材料以及铝等贱金属。在许多情况下,混合 LED 印刷电路板由传统的 FR4 与铝基板结合组成。这两部分的结合使设备更容易以更有效的方式散热。除了提高散热率外,该设备还具有更好的刚性,使其非常坚固。与刚性铝发光二极管印刷电路板相比,这种混合器也更便宜。它也有它的缺点,包括缺乏柔韧性,因此很难弯曲。


多层LED PCB


多层PCB由两个以上的双层发光二极管印刷电路板组成。多层使用特殊类型的胶水并在不同类型的绝缘体之间粘合在一起。绝缘体将确保 LED 印刷电路板的任何层都不会因过热而熔化。


多层PCB


它们有不同的尺寸可供选择,您可以找到低至四层的小尺寸。您还可以在不同的 LED 应用中获得更大的 12 层或更多层。我们所知道的最大层数是 50,它是针对一个主要应用程序的。存在用于复杂电气应用的多层 LED 印刷电路板。


单层LED PCB


单层发光二极管PCB只有一侧带有电路或基本上只有一层基板。基材的一侧是非常薄的金属层,最好是铜,因为它是良导体。涂上铜基后,下一步是涂上保护性阻焊层。


单层PCB


之后,您可以按照应用丝印来标记板上的每个可用元素。它们是非常简单的 LED 印刷电路板,易于设计和随后制造。因此,您可以以非常低的价格和非常大的数量购买它们。使用这种类型的 LED PCB 层的优势使其成为许多应用中的重要组件。


第 6 章:LED PCB 与标准 PCB——是什么让 LED PCB 与众不同


LED印刷电路板是许多人接受的最便宜的照明方式之一,并且越来越受欢迎。这也是金属芯印刷电路板需求量大的主要原因。与标准 PCB 系统相比,LED PCB 照明系统可以便宜五倍。LED印刷电路板在空间消耗方面效率更高。它占用的空间很小,输出或功效也很高。与标准 PCB 相比,它的性能更好,而且还节省空间和能源。由于 LED PCB 的功效,许多设备更喜欢用 LED 印刷电路板代替标准 PCB。然而,LED 印刷电路板的一个方面是必须首先处理的。与 LED PCB 相比,它散发大量热量的事实使标准 PCB 成为理想的设备。很多人联想到LED印刷电路板的发热问题有一个解决方案。为了使 LED 照明系统更长时间地保持不损坏,制造商采用了金属芯印刷电路板。金属芯将有助于散发系统中的多余热量,从而比标准 PCB 更高效。LED印刷电路板的下侧有一块不同厚度的金属板。标准PCB底部没有金属板,有表面处理和阻焊层。在 LED 印刷电路板中,您会在一侧找到阻焊层和表面处理。


LED印刷电路是独一无二的,因为它的元件在表面上,而不是使用通孔。这是因为它通常在底部有一块金属板来帮助散热。LED印刷电路板上通孔的存在会导致射击,因此具有独特的功能。某些类型的 LED PCB 具有通孔,尤其是当它具有多个 FR4 基板层时。这种类型的 LED PCB 通过通孔散热,使其与标准 PCB 非常相似。过孔在 LED PCB 中执行的工作是金属芯印刷电路板组件的职责。除此之外,LED PCB 是独一无二的,因为您将在板上钻的孔用于安装。它不同于具有散热孔的标准PCB。LED PCB 上的安装孔也比标准 PCB 上的通孔大。由于材料成本,多层LED印刷电路板的设计和制造成本很高。与标准 PCB 相比,在多层 PCB 的每一层之间加入铝使其成本更高。尽管它必须通过某些设计限制,但该过程几乎与标准 PCB 相似。阻焊层的颜色也是 LED 印刷电路板的独特之处。标准 PCB 具有一系列深色,例如黑色、红色、绿色和蓝色。LED印刷电路板只有一种颜色,在电路板的上面一侧是白色的。由于不同材料和层数的各种组合,标准 PCB 的厚度变化很大。


LED印刷电路板的厚度对背板的可用厚度有一定的限制。介电片的厚度也将决定 LED 印刷电路板的厚度。在大多数情况下,加工标准和 LED 印刷电路板的过程是相似的。这意味着两块板都经过布线、钻孔、埋头孔、V 型刻痕和沉孔。使 LED PCB 独一无二的主要区别在于它依靠金刚石涂层锯片进行 v 评分。


第 7 章: LED PCB 电路设计——如何制作 LED PCB


设计 LED 印刷电路板的过程首先要有一个设计软件来辅助设计。除此之外,您还需要一位 LED 印刷电路板设计师来帮助您或指导您完成此过程。有许多PCB 设计软件可用于为 LED 印刷电路板进行适当的设计。


设计 PCB 将从设计工程师开始探索他的智慧、工具、原理图捕获和布局软件包。工程师在开始设计之前,应牢记 LED PCB 设计的准确图景。它还包括他们认为可以使用可用工具实现的最终产品的图像。这些工具必须能够平衡性能和功能,使其直观且易于使用。该软件还应包含 PCB 编辑器和原理图编辑器之外的所有设计要求。该软件应具有库、分析、仿真、验证和文档工具,以确保 LED PCB 设计的成功。您将首先找到原理图并在用于设计 LED PCB 的计算机软件上绘制原理图。之后,您必须将原理图转移到LED印刷电路板的图纸中。


看板子的尺寸和板子的走线宽度。您的走线和电路板可以有多薄或多大有一定的限制。您还应该记住可供使用的最小钻头的尺寸。走线宽度应为最小走线宽度的大小或更粗,因为细走线容易损坏。考虑将流过设计的电流量并相应地调整电路板的厚度。这意味着流过电路板的电流越多,电路板应该越厚。


您应该与您的制造商保持联系,以便他可以看到设计过程的每一步。您也可以将设计图纸的副本发送给他,以便他可以在脑海中创建图片。他还可以就设计 LED PCB 时需要做的事情为您提供建议。

进行设计时,请确保将 LED PCB 的所有组件都放置在设计上。组件应位于正确的位置,并位于您希望它们所在的确切位置。该软件将指导您完成这些步骤,并避免在设计上犯错误以获得好的产品。


按照原理图将组件放置在正确的位置将有助于您对电路进行故障排除。特别注意大型组件和连接器,将连接器放在侧面以便于连接。去耦电容应靠近您将连接到电容的引脚。设计上的所有组件都应该有相关的标签,上面有零件的价值和名称。


这将使制造商更容易焊接,也有助于故障排除。经验法则是用正确的名称标记外部的所有连接器以进行描述。您需要遵守的一些规则包括:对于两层电路板,一层垂直布线,另一层水平布线。对于 RF 电路板,避免 PCB 走线呈 90 度角,以避免奇怪的影响。45度的角度看起来也很专业,你应该养成它的习惯。您可以按照可用于绘制设计的轮廓,但大多数设计软件都会有必要的工具。此时,您应该考虑 LED 印刷电路板的最终放置。


您可以在纸上打印最终图纸并测试它是否适合最终放置点。请记住,在进行设计时,您需要准备好电路板以进行制造。这意味着您需要检查电路板布局,是否有任何错误,然后转换为 Gerber 文件。这是设计的最终过程,您可以将其发送给制造商进行组装。


第 8 章: LED PCB 组装过程


有了手头的 LED PCB 设计,您就可以组装和制作最终的电路板了。但是,在实际开始PCB 组装过程之前,您需要查看几个步骤。这些步骤将帮助您了解设计在完成电路板后是否真的可以工作。完全完全组装的 LED PCB,该过程包括对确切设计、设计规则和特定要求的 DFM 检查。它涉及查看设计的所有规范,寻找任何冗余、缺失和有问题的功能。PCB 缺陷的一个例子是在 PCB 的组件之间留下非常小的空间,从而导致射击。DFM 检查将有助于在制造功能失调的 LED PCB 浪费金钱之前消除任何问题。DFM/DFA 检查应作为制造商的组装包提供,以帮助制造正确的 PCB。第一步是焊膏模板印刷,其中涉及将焊膏应用到 PCB 板上。


您将在印刷电路板上放置一个不锈钢模板,以便您进行选择性应用。当 LED PCB 完成时,它将有助于了解组件所在的部分。您将使用的焊膏由 96.5% 的锡、3% 的银和 0.5% 的铜组成。请记住将焊膏涂抹在电路板的确切位置,并且用量也恰到好处。第二步涉及通过拾取和放置机器人设备来放置电路板以放置确切的组件。机器不仅会放置组件,还会放置占非连接器组件大部分的 SMD。然后,您将在板上焊接 SMD,以便它们可以很好地粘在板上。这个过程曾经是一个手动项目,制造商将手动挑选和放置组件。这些机器取代了人力,因为它们比人类更准确、更精确和更快,而且没有疲劳问题。


该过程包括使用真空夹具拾取 PCB 板并将其放置在拾取和放置站上。机器人将定位 PCB 并开始将 SMT 应用到印刷电路板的表面。它将根据程序上的位置将组件放置在焊膏的表面上。第三步是回流焊接,其中包括将 PCB 的组件粘在板上。这意味着您需要让焊膏凝固,使组件粘附在板上。允许元件粘附或粘附在板上的过程是回流过程。该过程包括从取放架上取出电路板并将其放置在传送带上。

传送带将穿过回流炉,将电路板加热到 250 摄氏度。焊料熔化并移动通过冷却器加热器,该加热器以适当的方式固化焊料。


此过程将创建一个牢固且永久的接头,将所有 SMD 固定在印刷电路板上。第四步是检查和控制 LED 印刷电路板的质量。检查非常重要,因为电路板可能由于组件位置错误而导致连接不良和短路。制造商使用许多检查方法,您将很快了解。尽管大多数过程是自动的,但手动检查仍然很常见。设计人员对电路板进行目视检查,尤其是小批量的电路板非常重要。随着需要检查的电路板数量的增加,手动检查的方法已经过时。长时间用眼睛检查可能会导致视觉疲劳。


对于大批量的LED PCBs来说,更准确的一种自动光学检测方法。自动光学检测 (AOI) 机器使用具有高度光学可视化功能的相机来辅助检测。摄像头处于不同的角度,有助于检查连接中的错误。电路板处于照明状态,摄像头能够检测到劣质焊接连接。通常,不良的连接和焊接会以不同的方式反射光线,使其易于检测。该机器能够在很短的时间内处理大量的 LED PCB。X射线检查方法不是很常见,使用X射线辅助检查。制造商使用它来检查复杂的多层 LED 印刷电路板。X 射线将让您作为观察者看到多层上的任何内部问题并修复它们。


如果出现任何问题,LED PCB 将不得不返回设计过程。问题也可能很小,制造商可以根据他们的政策决定修复它。之后,您应该再次检查它,看看它是否会以它应该执行的特定方式执行。通过通孔插入组件的第五步是LED。这些孔将有助于从电路板的不同侧面传递信号。在这种情况下,您将不得不用其他类型的焊接替换焊膏,例如:手工焊接,不同的人将不同的元件插入不同工位的通孔中。这是一个漫长而令人厌烦的过程,具体取决于您需要插入的组件数量。许多制造商避免了这个过程,即使还有其他人仍在考虑使用它。波峰焊是通过不同工艺进行的手动焊接的更自动化版本。将元件放入正确的孔后,电路板通过传送带上的烤箱。它将在 LED 印刷电路板的底部清洗一波焊锡。在所有这些过程完成后,您可以通过检查单元运行 Board 以测试功能。


最后一步是功能测试,让 PCB 通过不同的速度来模拟其功能。当测试人员检查电气特性时,模拟和电源信号将通过电路板。如果出现任何问题,您可能必须再次完成整个组装过程,直到它正常工作。


第 9 章:LED PCB 板更换

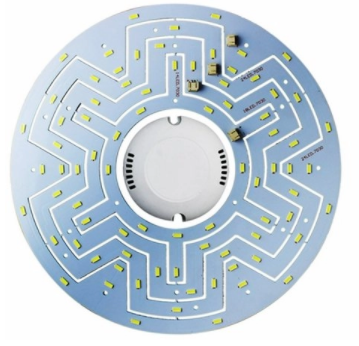

LED PCB 与易受损坏的机器的所有其他功能相同。如果任何部分或整个电路板无法正常工作,您可以更换新的 LED PCB 板。由于LED PCB的应用很多,我们来看看LED天花灯PCB板的更换。更换电路板的第一步将涉及断开整个设备与电源的连接。此步骤将使您能够在没有触电风险的情况下工作。记得有必要的防护装备来保护你。


断开电源后,您可以从天花板上取下 LED 吸顶灯。将其放在桌子或工作台上,取下盖子,露出LED印刷电路板。检查电路板以找出电路板上损坏的类型和程度。根据紧固件的不同,使用螺丝刀或扳手松开 LED 印刷电路板。拔下与 LED 印刷电路板的任何其他连接,使其空闲。轻轻取下,小心地放在工作台上。此时,您应该让新的 LED 印刷电路板处于待机状态。拿起新的 LED PCB 并在另一个确保它适合的确切位置更换它。将其固定到位,并确保它正确地粘在外部组件上。将插头装回准确的连接点,然后将盖子放回原位。将整个装置重新安装到天花板上,确保它保持在原位。为系统供电以查看新的 LED PCB 是否正常工作。


结论


LED 印刷电路板上的信息将引导您了解不同的 LED PCB 应用。


它还将帮助您正确选择您可能需要的 LED PCB 类型。您现在可以致电您的设计师来帮助您制作定制的 LED 印刷电路板。
