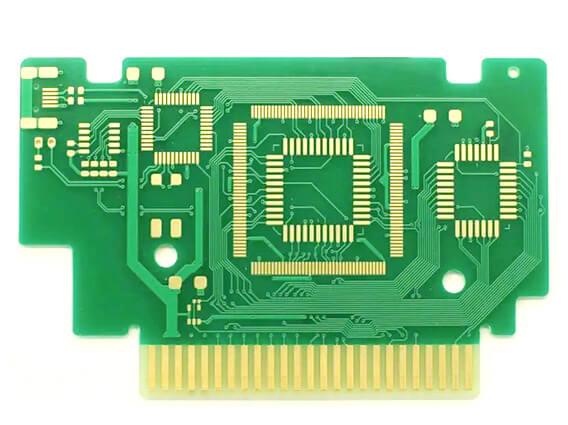

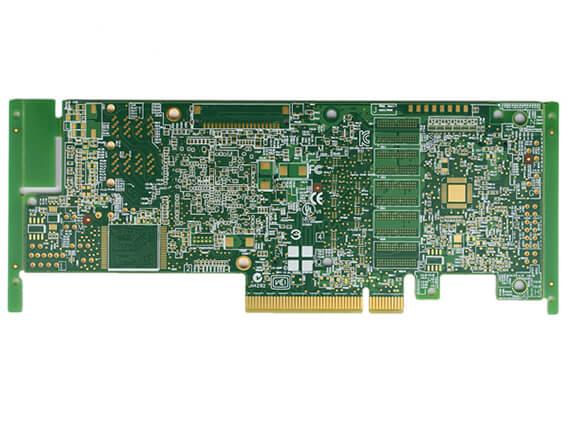

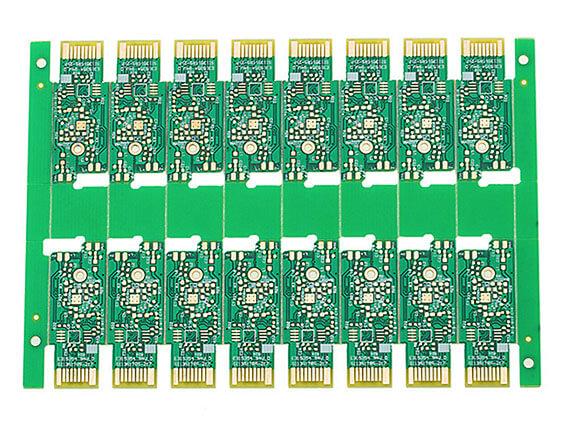

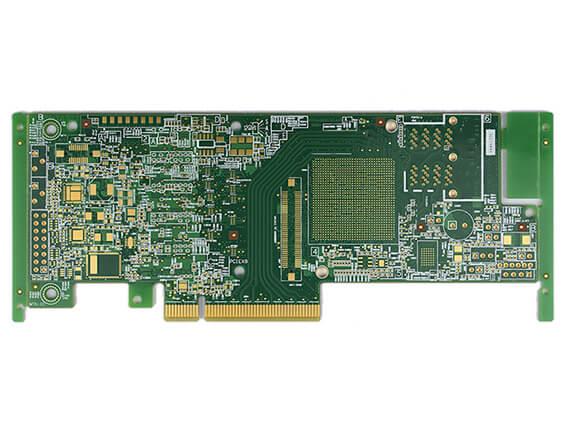

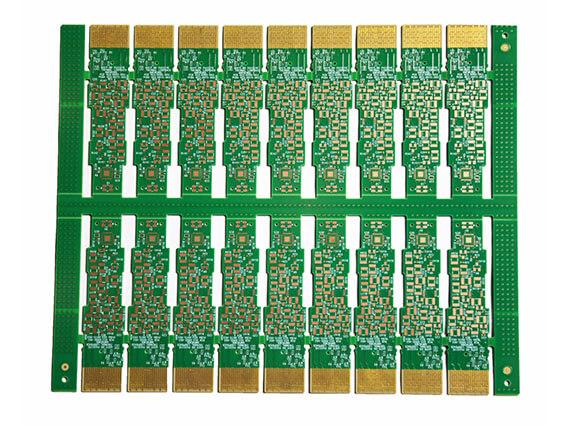

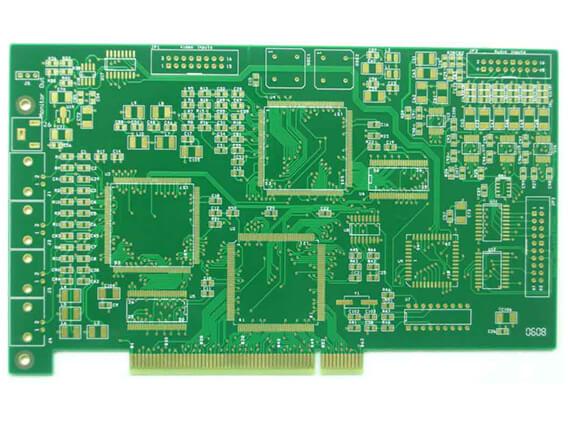

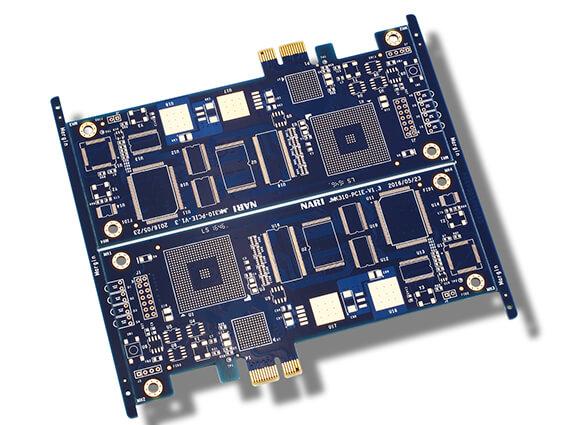

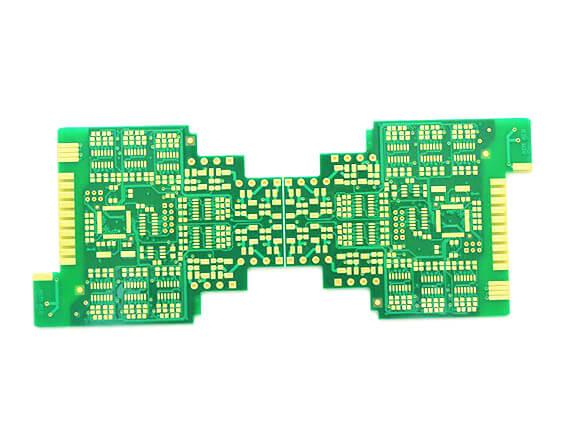

金手指印刷电路板(PCB)

  • 从单层到30层金手指PCB产品
  • 20年金手指PCB制造经验
  • 24 /7 实时销售和技术支持
  • 没有最低限度,金手指PCB 订单要求可1件起订

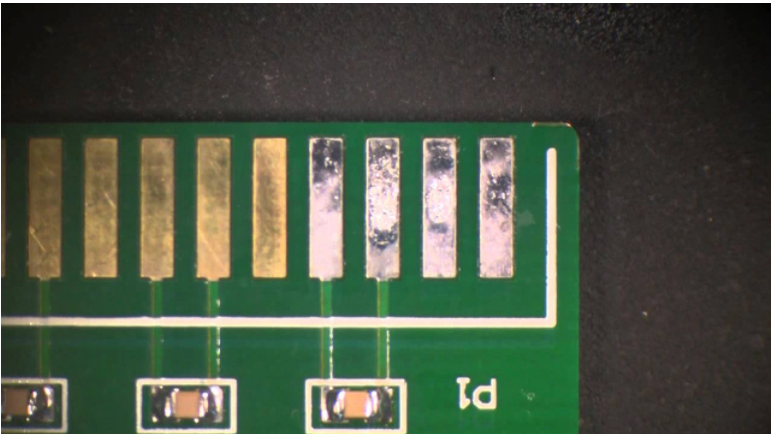

PCB金手指外观检验标准是什么?

1.凸角

2.缺口

3. 沉(点)和锡染色

4. 氧化

5. 外露铜或外露镍

6.点残留铜屑

7.测试针点

PCB线路板金手指识别方法

特点:无字框和标签。 传统的阻焊层开窗,大部分型材都有凹槽。

  • 金手指部分突出板边,或靠近板边。
  • 有的板子两端有金手指,正常的两面金手指,有的PCB板只有单面金手指,有的金手指单较宽。

PCB金手指斜边

PCB的斜角有助于将方形边缘变成斜坡,大多数时候,PCB的边缘总是斜切的。

  • 金手指的斜切工艺在阻焊层之后和表面处理之前开始。 这个过程很关键,因为它使插入更容易和更快。 如果没有倒角,插入会更慢且更困难。
  • 通常,金手指 PCB 的斜角为 45 或 30 度。 但是,我们的工程师会根据客户的需要对PCB 进行倒角,金手指的斜角也受PCB尺寸的影响。

金手指PCB:终极指南


您知道金手指 PCB 是频繁插拔电子产品的完美替代品吗?但是为什么呢?黄金保护“手指”免受磨损。在今天的指南中,您将学习如何选择最好的金手指印刷电路板。


什么是金手指PCB?


  • 金手指PCB在电子中的常见应用

  • 金手指在印制板手指中的作用

  • 金手指PCB规格

  • 金手指PCB设计规则——了解金手指PCB独有的功能

  • 金手指PCB原型和制造工艺

  • 如何修复PCB中的金手指

  • 化学镀镍沉金 (ENIG) 与电镀硬

  • 黄金:金手指 PCB 的最佳选择是什么?


什么是金手指PCB?


让我先给你一个实际的例子——看看下面的笔记本电脑硬盘:


笔记本电脑硬盘


笔记本电脑硬盘


嗯,这是一个例子金手指PCB 在实际应用中。如您所见,它们与“手指。” 这是由于它们的长而窄的外观。现在,金手指是印刷电路板的镀金连接器。 金手指PCB是带有镀金端子的印刷电路板。显然,您应该使用特定类型的黄金来达到理想的效果。我知道您可能想知道为什么需要金手指 PCB。在电气和电子领域,信号传输是关键。因此,您需要一种可以从其中传输信号而不会造成任何损失的设备。 这同样适用于电力传输。请记住,由于磨损而产生的划痕会导致大量数据或电力损失。正是出于这个原因,您会在计算机化系统中找到金手指 PCB——硬盘、闪存驱动器等。简而言之,金手指 PCB 将确保数据和电源的无缝传输或传输。


那么,究竟应该在哪里使用金手指PCB呢?


金手指PCB在电子中的常见应用


首先,金手指是应用中的完美选择,尤其是边缘触点。它们可以承受磨损。 事实上,一块好的金手指PCB可以为您服务1,000多个周期。但是,即使是我们讨论金手指印刷电路板的具体应用,这里有一些你应该知道的事情。通常,金手指印刷电路板设计用于以下方面:需要快速数据传输的特殊适配器,音频适配器,用于快速数据传输的连接,连接不同的电子板,简而言之,这意味着,您可以将金手指 PCB 用于特殊适配器、外部连接或互连点。现在,以下是金手指印刷电路板的一些主要应用。


a) 电信业


在电信行业,金手指 PCB 用于为网络数据传输提供连接。

通讯适配器


通讯适配器通讯适配器


这有助于使手机正常工作,也有助于从一部手机拨打另一部电话。


b)计算机应用行业


您会在笔记本电脑内存卡、显卡等许多应用中看到金手指印刷电路板。计算机系统随着时间的推移而发展,数据传输和完整性是一个关键方面。由于金手指印刷电路板的可靠性,它们是该行业的可行选择。事实上,即使是最快的计算系统也依赖于金手指印刷电路板。


笔记本电脑内存


笔记本电脑内存


c)工业控制系统


除了在个人 PC 上的应用外,金手指 PCB 还用于计算机化工业机器。您在加工厂或汽车厂看到的大型机械化设备商店包括不同的内部卡片。


工业PCB


这些内部卡通过金手指连接到主电源。例如,工厂机器人手臂通过金手指卡充满力量。 这些金手指卡提示不同的动作。 在这里,金手指将不同的设备连接到电路板上。其他应用包括汽车工业。 在这里,USB 触点或控制系统采用金手指 PCB。此外,微波炉、冰箱、洗碗机等其他高端消费电子产品也配备了控制系统。 这些系统具有 PCB,具有金手指。使用金手指 PCB,您可以在不干扰连接器的情况下进行更改。现在,这些系统中金手指PCB的主要功能是什么?当然,到目前为止,我们已经介绍了其中的一些。但是,让我们详细讨论一下。


金手指在印制板手指中的作用


金手指PCB的功能不是片面的,基本上,它们是多用途的。正因为如此,您会在大多数插件和插件应用程序中找到它们。现在,让我们看看它们在这些应用程序中的作用。


音频适配器连接


为了增强和高质量的数据和信号传输,您需要一块金手指印刷电路板。不管你是不是金手指制造PCB 为:


个人电脑

主板上的辅助插槽

演播室系统


使用金手指印刷电路板,始终保证您获得高保真声音和图形。您可以插入或移除音频适配器,而不会损坏连接器。将电子设备连接到电路板,您可以通过插入金手指PCB来连接各种设备。例如,您可以连接 PCI、AGP、ISA 等。基本上,这些 PCB 提供更好的连接,允许更好的数据或信号传输。它们提供了市场上一些最好的连接。此外,金手指 PCB 提供了最好的数据传输基础设施。 只要它们兼容,您就可以链接任何设备。无论您使用的是固定式还是远程计算机系统,金手指印刷电路板无疑是最好的。除了这些,还可以连接外围设备,比如PC站、游戏配件、显卡等。根据手头的任务,只需插入或拔出即可。考虑到所有这些,让我带您进一步探索金手指 PCB 的另一个重要方面。


如何订购金手指印刷电路板?


当然,您必须知道确切的规格。 这正是您将在下一节中学习的内容。


金手指PCB规格


每当您购买金手指印刷电路板时,请务必注意规格。金手指印刷电路板金手指印刷电路板,现在,让我们重点介绍一下金手指印刷电路板的一些主要规格:PCB 基材 – 根据应用,您可以从一系列基材中进行选择。这取决于您打算将 PCB 用于高功率还是低功率,然而,当谈到“手指”时,制造商将使用黄金。 这就是它的名字的由来——金手指PCB。在这里,制造商选择了3u“到50u”的硬金厚度。 有了这个厚度,金手指PCB可以承受近1000次插拔循环。因此,它们将为您服务很长时间而不会磨损。


金手指PCB


PCB 层数——根据设计规范,您可以拥有单层或多层金手指 PCB。外层和内层铜厚度——嗯,就像层一样,铜的厚度也取决于应用的性质和类型。孔尺寸——根据设计,电镀孔、焊盘和 SMD 需要放置在 1.0 毫米的金手指内。PCB 板厚度——为了使电镀工艺成功,厚度水平应在 150 到 200 微英寸之间或大于 1.0。 当然,这也取决于应用程序的类型。间距——通常,间距至少为 0.5 毫米,具体取决于板的类型。 此外,这将取决于对 PCB 的需求。精加工——顾名思义,对于这些 PCB,我们使用黄金。 请记住,黄金具有高强度和更好的导电性。凭借其强度,您可以方便地插入和弹出金手指 PCB,而不会造成损坏。这意味着,您的电路板不能被剥夺其功能。


闪金厚度——通常在3Us到50Us左右。PCB 质量证书 – 您必须从信誉良好且符合要求的可靠制造商处订购所有金手指 PCB。制造商必须符合 ISO、ASTM、FCC、CE 和 RoHS 制造标准和法规。板厚大小——金手指的镀层厚度应在 2 到 50 微英寸的范围内。按尺寸划分的厚度标准包括 0.031 英寸、0.062 英寸、0.093 和 0.125 英寸。低厚度主要用于原型。然而,沿大部分插入、拔出和重新插入的连接边缘使用更高的厚度。金手指部位的距离——金手指部位的距离至少要30mm。 镀通孔不得位于非常靠近金手指的位置。金手指的斜切——它总是因制造商而异。 但是,30° 斜切始终是最好的。金手指需要始终面向与 PCB 中间相反的方向。 如果您希望对边缘进行斜切,则尤其如此。轮廓与金手指的距离——金手指与轮廓的距离必须至少为 0.5mm 或 1.0mm。金手指绝不能与丝网印刷或阻焊层接触。 两者都必须保持特定的距离。


金手指PCB设计规则——了解金手指PCB独有的功能


要成功设计金手指 PCB,您需要考虑某些方面。而且,这给我们带来了一个重要的主题——金手指 PCB 设计规则。


金手指PCB


有了这些规则,您将有效地设计出高质量和可靠的金手指印刷电路板。让我们来看看其中的一些规则:


金手指PCB组装


金手指特征可以很容易地放置在两侧或一侧,距离外边缘 25 毫米的深度。由于使用标准的浅电镀槽,电镀焊盘的最高长度大多为 40 毫米。内层需要在 PCB 的边缘不含铜。 如果没有,斜切会暴露铜。PCB的两面都可以镀硬金。 但是,如果连接器位于相对的两侧,则它们之间至少需要 150 毫米。为确保最佳拼板效果,请始终将金手指从面板中心向外放置。将所有金手指与 0.008" 导体迹线连接。 这应该在边缘。 它使制造更容易。不能在金手指附近添加丝网印刷或阻焊层。电镀焊盘需要在 PCB 边缘,因为此过程是电镀。 电镀焊盘和生产面板框架之间需要有电气连接。化学成分——为了提高 PCB 触点边缘的刚性,镀金的钴含量必须在 5% 到 10% 之间。


视觉测试——金手指应该通过使用放大镜进行的视觉测试。 所有边缘必须是干净和光滑的表面,并且没有任何多余的镀层或镍外观。胶带测试——为了沿着触点测试镀金的附着力,建议进行测试。

去除胶带后,检查带材是否有电镀痕迹。如果在胶带上看到任何镀金,这意味着镀层在其触点上没有适当的粘附力。一旦你掌握了所有这些规则,现在是时候制造金手指PCB了。


金手指PCB原型和制造工艺


第 1 步:PCB 设计和布局

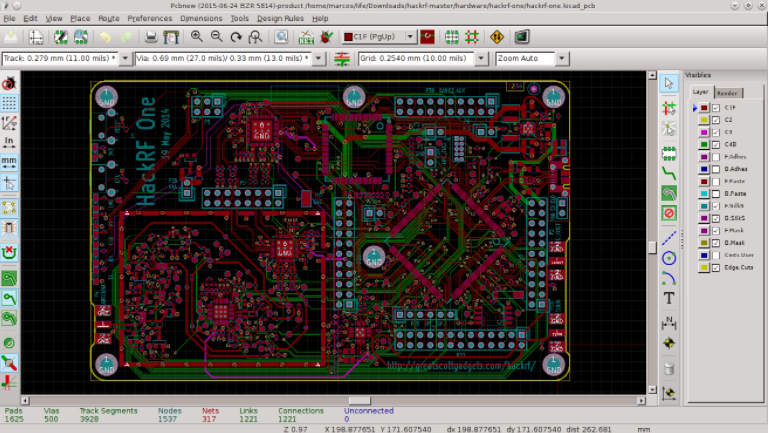

你应该使用适当的 电路板软件 设计PCB。设计软件PCB设计软件,从这里开始,您将根据客户的独特要求设计金手指印刷电路板。请记住,这是一个重要的步骤过程。 这是一个有用的链接,您可以在其中了解更多信息 PCB设计和布局.


第 2 步:金手指 PCB 原型制作


一旦设计到位,现在是制作金手指 PCB 原型的时候了。基本上,您会将您的设计转移到一个物理组件中——真正的 PCB。那么PCB原型制作是量产前的重要一步。万一您想了解有关此过程的更多信息,这里有一个对您有用的链接: PCB原型终极指南.制造完PCB后,现在是电镀的时候了。当然,制造过程各不相同。 但这里有一个视频可以快速了解发生了什么:现在,让我们开始电镀PCB的过程:


它从阻焊工艺开始,在阻焊层之后将硬金镀到 PCB 上,表面光洁度适用于电路板上的其他部分。3 – 6 微米的镍到边缘连接器指上,还有 1-2添加了微米级的硬金。黄金的镀金价值总是根据您的需要而有所不同。它可以是 100%。 大多数情况下,镀金不是 100% 纯的。 它有一些钴的痕迹,以增强其表面的耐磨性。边缘连接器采用斜面设计,以确保轻松插入。 主要根据客户的顺序指定。第一次钻孔时连接器的垂直边缘经过布线,以确保金手指专门与边缘连接器轮廓对齐。连接器的边缘专门与打印的图像对齐。


您可以继续开始大规模金手指 PCB 制造过程。 当然,您将遵循与金手指印刷电路板原型制作过程相同的过程。


如何修复PCB中的金手指


修复PCB中的金手指一直是一个重要的讨论话题。记住超过 1000 次循环后; 您的金手指 PCB 可能会损坏。 因此,您将不得不修复它。损坏的金手指PCB 损坏的金手指PCB,但即使在您开始修复金手指 PCB 的过程之前,了解一些主要原因也很重要。当然,这将帮助您防止可能损坏金手指 PCB。尽管金手指 PCB 可以承受磨损,但有时会损坏。


金手指PCB损坏的可能原因:


·以焊锡为主的污染


阻焊层不应靠近 PCB 中的金手指。这些设备产生的热量会污染金手指,从长远来看会导致损坏。简而言之,焊料可能会降低金手指印刷电路板的使用寿命。


·划伤的表面


划伤的金手指表面会影响印刷电路板的工作。通常,划痕可能是由于磨损造成的。因此,随着您使用金手指PCB,即使是很小的划痕也会不断加深。 从长远来看,这将永久损坏金手指印制板电路。简而言之,如果金手指 PCB 损坏或损坏,则需要维修。现在,让我们看看如何修复金手指PCB。


如何修复金手指PCB工艺




当金手指PCB有损坏时,需要进行修复。但是,在某些情况下,您必须完全更换金手指 PCB。


甚至在我们进入详细过程之前,让我们先快速概述一下该过程:



以下是有关如何修复金手指PCB的简单过程:


·PCB金手指的清洗检查


首先,您需要检查损坏的金手指PCB。确定有问题的区域,然后使用适当的清洁剂清洁金手指。


·消除损坏


您应该移除损坏的手指或镀金。接下来,您可以安装新的镀金焊盘或再次电镀现有焊盘。


安装新的镀金垫。 如果您长期使用金手指PCB,这是最好的程序。我知道大多数人会避免这个过程,因为它代价高昂。 但是,根据损坏程度,这是值得的或者,您可以决定再次电镀当前焊盘。 对于广泛的损坏,这是更便宜的选择,这可能不是最佳选择。为此,您可以购买金手指 PCB 维修套件。


化学镀镍沉金 (ENIG) 与电镀硬




那么,化学镀镍沉金(ENIG)和电镀硬金有什么区别呢?


金手指PCB

金手指PCB系列


化学镀镍沉金比电镀金成本低,易焊接。但是,它又软又薄。 这使得它不适用于电路板拆卸和插入带来的所有磨损效果。电镀硬金是硬金,很厚。 这使得它对于PCB持续使用或使用带来的磨蚀效果更加理想和完美。通过以上信息,您可以决定最适合您的选项。


黄金:金手指 PCB 的最佳选择是什么?


硬金是金手指PCB的最佳替代品。金手指PCB经过阻焊法后在印刷电路板上镀上硬金。这也是在对印刷电路板的其他部分进行表面处理之前完成的。 硬镀金与其他表面处理高度匹配。大多数人认为用于金手指的黄金太贵了。 这不是真的。事实上,制造金手指PCB的成本因制造商而异。当然,这是由于其他方面的规格不同。


例如,您可能需要 1 到 2 微米的硬金来电镀 PCB。有时,金主要用钴增强以增强表面电阻。 这意味着,使用的黄金并不完全是黄金。所以,不要害怕成本。


总结


如您所见,金手指 PCB 在大多数电子产品中都发挥着不可或缺的作用。如果您查看您的美元驱动器、显卡或其他配件,您会发现它们是金手指 PCB。通过本指南,您了解了金手指 PCB 的每个基本方面。 因此,有了这些知识,您就可以自信地选择您最好的金手指 PCB制造服务商。
