PCBA电路板开发设计与制造:全过程的执行标准

发布日期:2023-04-20 15:08:32 浏览次数:908

在电子产品生产过程中,PCBA电路板开发设计与制造是非常重要的一环。PCBA电路板的质量直接影响着电子产品的性能和可靠性,为了生产出高品质的电子产品,必须要遵守一定的执行标准。本篇文章将详细介绍PCBA电路板开发设计与制造的全过程,并阐述其执行标准,为电子产品制造企业提供高质量的生产方案。



1.需求分析与确认:确定产品需求的执行标准

PCBA电路板的开发设计与制造应该始于对电子产品的需求分析,包括功能、性能、外观等需求分析。确定了产品的需求后,需要确认需求的执行标准,通过制定标准来明确产品的要求和限制,确保产品的质量和可靠性。PCB(Printed Circuit Board,印刷电路板)的需求执行标准取决于具体的应用和市场,一些常见的标准包括:

IPC-6012:这是美国电子工业联合会(IPC)发布的标准,规定了印刷电路板的设计、制造和测试要求。该标准包括多种等级和类别,适用于不同的应用场景。

IEC 61189-3:这是国际电工委员会(IEC)发布的标准,也规定了印刷电路板的设计、制造和测试要求。该标准主要适用于高速数字信号传输和高频应用。

J-STD-001:这是IPC和电子工业联合会(JEDEC)联合发布的标准,规定了电子元器件的焊接要求,包括印刷电路板的组装和可靠性测试。

ISO 9001:这是国际标准化组织(ISO)发布的标准,规定了质量管理体系的要求。该标准适用于所有类型的组织,包括印刷电路板制造商。

除了以上标准,还有一些行业标准和规范,如ITAR(国际武器贸易条例)、RoHS(限制有害物质指令)等,这些标准都可能影响到印刷电路板的设计和制造。因此,根据具体的需求和市场,选择合适的标准和规范是至关重要的。


2.原理图设计:电路功能分析与设计标准

原理图设计是电子产品中PCBA电路板开发设计的第一步,其重要性不言而喻。电路功能分析和设计过程应该遵循一定的设计标准,确保电路的正确性和稳定性,以最大程度地保证产品的品质和可靠性。PCB电路的功能分析与设计标准主要包括以下方面:

电路功能分析:在电路设计之前,需要对电路的功能进行全面的分析。这包括对电路的输入、输出、控制、数据处理、通信等方面进行分析,以确保电路能够满足所需的功能要求。

PCB电路设计规范:在进行PCB电路设计时,需要遵守一定的规范和标准。例如,需要根据电路的复杂度、信号传输速度等因素确定PCB的层数和布线方式;需要在设计中考虑信号完整性、电磁兼容性、散热等问题;需要遵守PCB布局和元件布置的相关规定等。

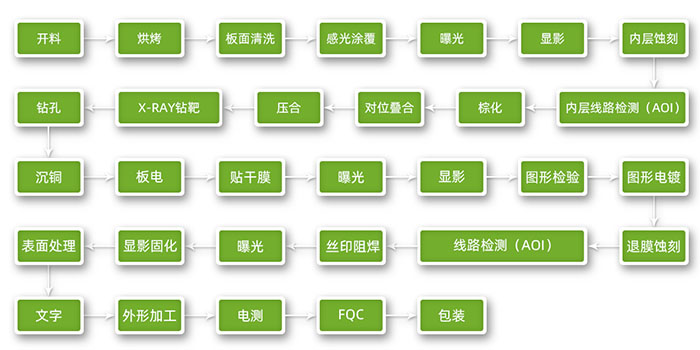

PCB电路板制造规范:PCB电路板制造是电路设计的最后一步,需要遵守一定的规范和标准。例如,需要根据PCB设计的要求选择合适的PCB材料;需要遵守PCB制造工艺的相关规定,例如印刷、钻孔、贴片、焊接等。

相关标准和规范:除了上述规范之外,还需要遵守一些相关的标准和规范,例如IPC-6012、IEC 61189-3、J-STD-001、ISO 9001等。

总之,PCB电路功能分析与设计标准涉及到电路的各个方面,需要全面考虑电路的功能、设计、制造等方面的要求,并遵守相应的规范和标准。

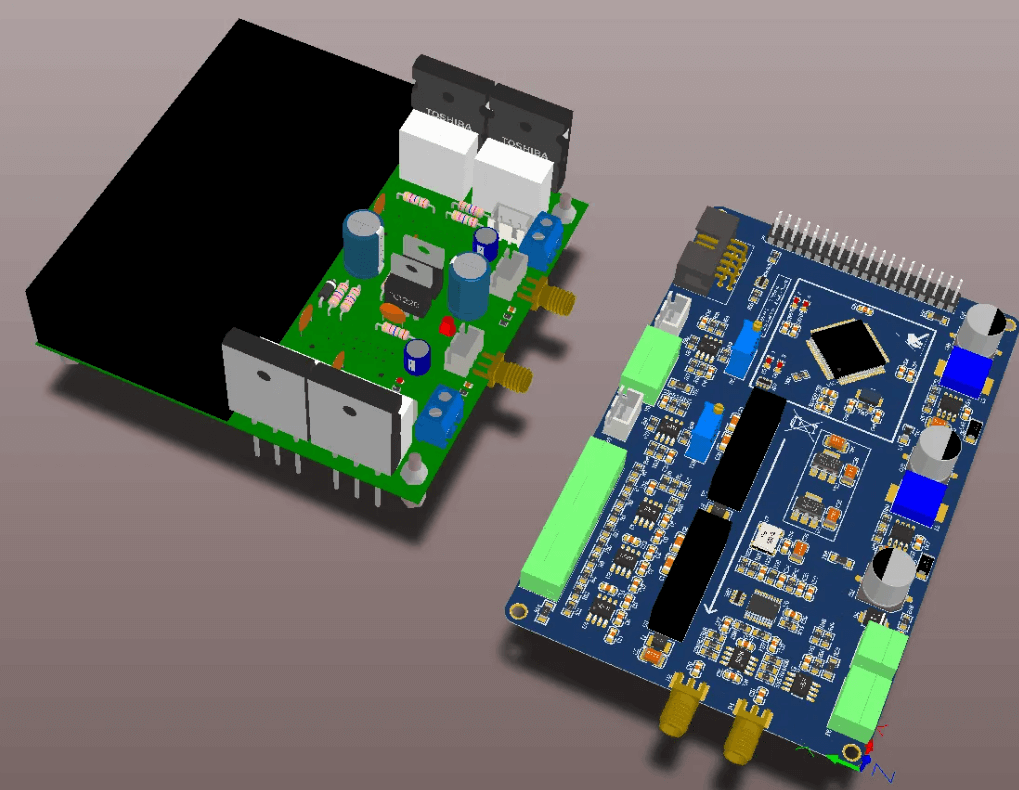

3.PCB布局设计:布局布线标准

PCB布局设计是指在PCBA电路板上合理布放各个元器件,使得电路的稳定性、性能和可靠性得到最优化。在PCB布局设计的过程中,需要遵守一定的布局布线标准,以确保电路的稳定性和可靠性。布局布线是PCB设计中至关重要的一环,它关系到电路的信号完整性、电磁兼容性、散热等问题。以下是一些常见的布局布线标准:

器件布置:在布局器件时,需要考虑信号传输路径、器件间距、器件朝向、电源和地线的布置等问题。通常建议将输入/输出端口放置在PCB板的边缘,并保持与其他元件的距离足够远,以减少信号干扰。

信号完整性:在布局布线时,需要考虑信号完整性,这包括信号路径的长度、宽度、阻抗匹配、信号层的选择等。通常建议使用短、宽、厚的信号路径,保持信号层的一致性,并使用合适的阻抗匹配技术。

电磁兼容性:在布局布线时,需要考虑电磁兼容性,这包括尽可能减少回路面积,避免高速信号和低速信号的干扰,避免布线交叉等问题。通常建议使用地平面和电源平面,并且保持信号和电源/地的分离。

散热:在布局布线时,需要考虑散热问题,这包括器件的热传导、散热孔的设置等。通常建议在器件周围设置散热孔,并考虑器件的热传导性能。

IPC-2221:IPC-2221是美国电子工业联合会(IPC)发布的标准,规定了PCB布局布线的标准要求。该标准包括了PCB布局的一些常见规定,例如器件布局、信号层的选择、信号走线、电源和地的布局等。

总之,在进行PCB布局布线时,需要综合考虑电路的信号完整性、电磁兼容性、散热等问题,并遵守相关的标准和规范。


4.元器件选型与采购:元器件采购标准

元器件的选型和采购对PCBA电路板的性能和可靠性至关重要,因此需要遵守一定的元器件采购标准,选择具有质量保证和稳定性的元器件,并保证元器件的来源和质量。元器件采购是PCB设计中不可或缺的一环,下面是一些元器件采购的标准:

可靠性:元器件的可靠性是非常重要的,采购的元器件需要保证其质量,具有稳定的性能、可靠的工作寿命和一定的环境适应性。

价格:元器件的价格也是需要考虑的重要因素。需要在保证元器件质量的前提下,选择性价比较高的元器件。

供货周期:在进行元器件采购时,需要考虑元器件的供货周期,避免因为元器件缺货而延误整个项目的进度。

品牌和型号:选择知名品牌和合适型号的元器件可以保证元器件的质量和稳定性。

标准化:尽可能使用标准化元器件,避免使用一些非标准元器件,这样可以提高元器件的可替换性和可维护性。

供应商的选择:需要选择可靠的供应商,尤其是需要在采购过程中注意避免采购到假冒伪劣的元器件。

相关标准和规范:在进行元器件采购时,需要遵守相关的标准和规范,例如RoHS、REACH等环保和化学物质管理相关的标准和规范。

总之,元器件采购需要综合考虑元器件的可靠性、价格、供货周期、品牌和型号、标准化、供应商的选择等因素,并严格遵守相关的标准和规范。


5.焊接与制造:SMT、THT焊接标准和PCBA制造标准

焊接和制造是PCBA电路板的最后一个环节,其标准化程度对于产品的品质和可靠性有着至关重要的作用。因此,在焊接和制造的过程中,需要遵守一定的SMT贴片、THT焊接标准和PCBA制造标准,以确保PCBA电路板的质量和可靠性。SMT(Surface Mount Technology)是现代PCB制造中广泛采用的技术之一,下面是一些SMT制造的标准:

IPC标准:IPC标准是PCB制造中常用的标准之一,其中包括IPC-610、IPC-7351等标准。IPC-610规定了SMT制造中的一些常见要求和检验方法,例如元器件间距、焊盘的尺寸和形状、焊接质量等。IPC-7351规定了元器件的尺寸和形状等参数。

元器件贴装:在SMT制造中,元器件的贴装是一个关键步骤。需要考虑元器件的放置、定位、对中等问题,同时还需要控制贴装精度和贴装效率。

焊接:在SMT制造中,焊接是另一个关键步骤。需要控制焊接温度、焊接时间和焊接压力等参数,以保证焊接质量。此外,还需要遵守相关的环保标准,例如RoHS。

粘接:在SMT制造中,粘接是将元器件固定在PCB板上的重要步骤。需要选择合适的粘接剂,并控制粘接的温度、湿度等参数。

检验:在SMT制造中,检验是确保元器件贴装和焊接质量的关键环节。需要使用可靠的检验设备,例如X射线检测仪、AOI(自动光学检测)等设备,以保证元器件的质量和稳定性。

总之,在SMT制造中,需要遵守相关的标准和规范,例如IPC标准和环保标准等,并注意控制元器件贴装、焊接、粘接等各个环节的参数,以保证SMT制造的质量和可靠性。


6.测试及质量控制:PCBA电路板测试与质量控制标准

在PCBA电路板的焊接和制造完成后,还需要进行测试和质量控制。在测试和质量控制的过程中,需要遵守一定的测试与质量控制标准,以确保PCBA电路板的质量和可靠性,并及时识别和纠正生产过程中的问题。PCBA(Printed Circuit Board Assembly)的质量控制标准可以分为以下几个方面:

外观质量:检查PCBA的外观,包括焊接是否均匀、是否有错位、是否有短路、焊盘是否有垫高、是否有裂缝等。

尺寸和位置:检查PCBA的尺寸和位置是否符合设计要求,包括元件安装位置是否准确、焊盘的尺寸是否正确等。

功能性能:检查PCBA的功能性能是否正常,包括是否能够正常工作、电气参数是否符合设计要求等。

可靠性:检查PCBA的可靠性是否达到要求,包括是否能够长时间稳定工作、是否有异常加热等。

环境适应性:检查PCBA在不同环境下的适应性,包括在高温、低温、高湿度等环境下是否能够正常工作。

电磁兼容性:检查PCBA的电磁兼容性是否达到要求,包括是否能够抗干扰、是否会对其他设备产生干扰等。

安全性:检查PCBA的安全性是否符合要求,包括是否符合电气安全标准、是否存在电击、过电流等安全隐患等。

总之,PCBA的质量控制标准需要综合考虑以上多个方面,并按照相关标准进行测试和评估,以确保产品质量符合要求。


7.环保与可靠性保证:环保检测与可靠性测试标准

在PCBA电路板的开发设计与制造过程中,需要遵守环保检测和可靠性测试标准,确保产品符合环保的要求,并保证产品的可靠性。PCBA环保检测和可靠性测试是保障PCBA产品质量的重要手段,下面分别介绍PCBA环保检测和可靠性测试的标准:

PCBA环保检测标准:

(1)RoHS指令:RoHS指令是欧盟制定的针对电子电器产品环保的指令,要求PCBA中禁止使用六种有害物质,包括铅、汞、镉、六价铬、多溴联苯、多溴二苯醚。

(2)REACH法规:REACH法规是欧盟制定的关于化学物质注册、评估、授权和限制的法规,要求生产商向欧盟注册并提供产品中所含有害物质的相关信息,以保障人类健康和环境安全。

(3)Halogen-free:Halogen-free是指PCBA产品中不含有卤素类化合物,卤素类化合物具有毒性和对环境的破坏性。

PCBA可靠性测试标准:

(1)温度循环测试:将PCBA产品放置在高温和低温环境中交替进行循环测试,以检查PCBA产品在温度变化环境下的可靠性。

(2)湿度热测试:将PCBA产品放置在高温高湿度的环境中进行测试,以检查PCBA产品在高湿度环境下的可靠性。

(3)耐久性测试:模拟PCBA产品在长时间使用过程中的耐久性,进行多次开机和关闭测试,以检查PCBA产品的寿命。

(4)电磁兼容性测试:检查PCBA产品在电磁干扰环境下的可靠性,以确保PCBA产品能够稳定工作,不会产生故障或对其他设备造成干扰。

(5)可靠性保证测试:通过对一定数量的PCBA产品进行加速老化测试和全面性能测试,以确定产品的可靠性,并对生产线和生产工艺进行优化,提高产品的可靠性。

总之,PCBA环保检测和可靠性测试标准的制定,可以为PCBA产品的生产和应用提供保障,确保产品符合相关法规要求,并具备良好的可靠性和稳定性。


8.售后支持:售后服务标准

电子产品的生产不仅仅是PCBA电路板的开发设计与制造,还包括售后服务。在售后服务的过程中,需要遵守一定的售后服务标准,及时处理客户的投诉和问题,提供满意的售后服务,以保持客户对企业的信任和支持。

总之,对于PCBA电路板的开发设计与制造,需要遵守一系列的执行标准,从产品需求的分析和确认、原理图设计、PCB布局设计、元器件选型和采购、焊接与制造、测试及质量控制、环保与可靠性保证、到售后支持的各个环节,都需要遵守相应的标准,以确保产品的质量和可靠性,满足客户的需求,提高企业的竞争力。
