PCB设计与layout 服务

我们拥有23名经验丰富的PCB设计工程师,为我们的全球客户提供高质量、多层,高速,高密度和高精度的PCB设计服务,包括高速背板设计、高速 A/D PCB 设计、HDI、FPC、Rigid FPC、SI/PI 仿真、EMC/EMI 设计等,从 PCB 原理图设计、PCB layout 、PCB生产制造、SMT/DIP组装、到测试、验证和认证等一站式PCBA制造服务,以满足客户多样化的技术和服务需求。




免费打样申请>
23小时打样,贴片不排单! 在线计价

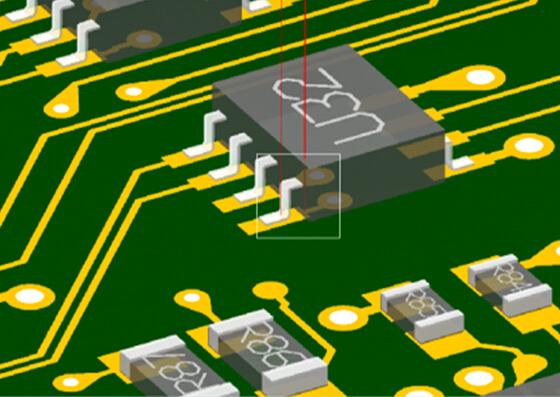

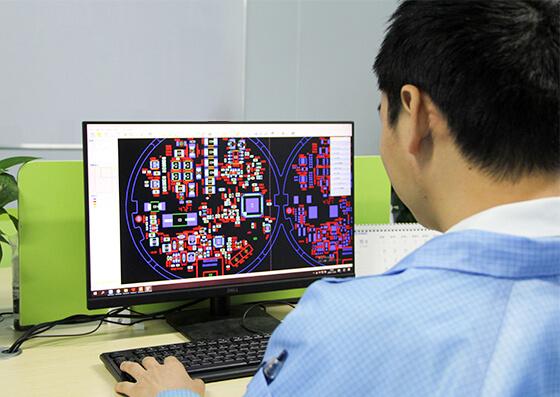

我们的PCB设计产品展示

我们的PCB设计能力

我们拥有多年PCB设计工程师,使用最先进的PCB设计软件,助力您的产品成功
  • 物理参数
  • PCB设计流程

 最高PCB设计层数:56层


 最小过孔:6mil(4mil激光孔)

 最大PIN数目:110000+


 最多BGA数目:120+

 最大连接数:78000+


 最小BGA PIN 间距:0.3mm

 最小线宽:2.4mil


 最大BGA PIN数:8371
 最小线间距:2.4mil 最高速信号::112G-PAM4


通过软件创建电路板原理图>创建空白 PCB 布局>原理图抓取:链接到您的 PCB>设计您的 PCB 叠层>定义设计规则和 DFM 要求>元器件安装>插入钻孔>路由跟踪>添加元件标签和标识符>生成PCB Gerber 文


PCB制造质检能力设备

KFPCBA使用来自我们设施和合作伙伴生态系统的最先进设备提供广泛的质量检测服务。

质量认证

KFPCBA的质量管理体系是为了确保满足客户要求的高效印刷电路板。我们的合作伙伴按照以下标准进行生产,其中包括:
由于使用的材料和先进的技术,我们始终保证最高质量的印刷电路板!

您希望我们为您设计PCB吗?

请求报价

PCB设计常见问题

  • 1请问设计流程都包括什么?

    设计规范、设计指导书、客户设计要求以及相关CHECKLIST进行,提供布局文件、结构文件供客户进行布局审查;客户确认布局合理性、层叠方案、阻抗方案、结构、封装,并确认布线参数

  • 2请问PCB设计需要提供什么资料?

    客户需提供资料:原理图、网表、结构图、需新建库的器件资料、设计要求等

  • 3请问PCB设计都输出什么设计资料给客户

    设计资料输出:PCB源文件、Gerber文件、装配文件、钢网文件、结构文件等

  • 4请问PCB设计怎么收费

    一般3-5RMB/PINS 。这个价格提供发票、合同、保密协议等。具体需根据产品的难易程度来进行评估

  • 5请问设计后是否可以制作PCB样品?

    我们自有PCB及SMT加工工厂,可以满足客户从设计到打样的一站式服务
