医疗PCB组装要求及血氧仪PCBA案例解析

在临床诊疗中，许多医疗器械在挽救患者方面发挥着关键作用。这些医疗设备包括血氧仪、呼吸器、移动 CT、病人监护仪、体外膜氧合机 (ECMO)。随着国内外的疫情爆发，使得对这些医疗器械的需求越来越大。因此，对医用PCB的迫切需求也在增长。

由于医疗器械的特殊重要性，医用 PCB 的质量标准高于其他行业的 PCB。安全性、耐用性和准确性是对医用 PCB 最关键的要求。只有生产水平较高的PCB厂家才能满足医用PCB的要求。接下来将讲解医疗PCB的组装要求及血氧仪PCBA案例的解析。

医疗PCB组装商通常负责医疗设备的PCB组装部分。但PCB组装确实不是一件容易的事，它需要大量的技术和知识。

先进的自动化设备

大多数医疗设备都是由小型组件组成的，这需要医疗 PCB 组装人员能够处理这些微小、复杂的部件并将它们精确地安装在一起。一条设备先进的自动化生产线是生产精度的保证。

专业的工程师和操作人员

除了高端的机器，专业的员工也是高质量制造的关键。因为PCB制造和PCB组装非常专业，并且在生产中具有复杂的工艺。从PCB设计、PCB制造、PCB测试等步骤的所有生产环节，都离不开熟练工程师的控制。

良好生产规范 (GMP)

良好的生产规范不仅是安全生产的保证，也是产品质量和生产效率的保证。医疗设备对我们的日常生活产生了不可思议的影响，对患者来说极为重要。因此，PCB 制造商必须具有良好的个人卫生习惯，以防止任何潜在的污染或缺陷。

严格的质量控制体系

医疗器械帮助患者诊断疾病，提高生活质量。基于这一特殊角色，医疗 PCB 组件应使产品保持卓越的质量标准。PCB制造商需要对制造过程中的细节和发现潜在错误有足够的了解。严格的质量控制程序有利于产品的实际和准确的质量检验。

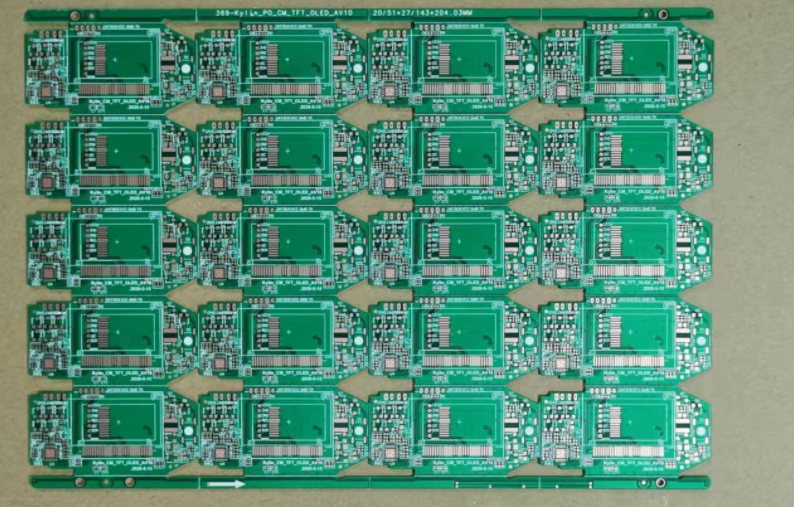

血氧仪PCBA案例

血氧仪是检测血氧的，监测血氧属于无创操作，能有效监测体内血氧的情况，对于预测病情的变化起到关键的作用。血氧仪主要测量指标分别为脉率、血氧饱和度、灌注指数（PI）。

组装血氧仪PCB遇到的问题：

1. 血氧仪种类繁多销往各国，需要烧录不同程序和语言，同批订单多种程序需要在MCU上做不同标记的防呆，这是很重要的；

2. 血氧仪显示器的排线焊接需要厚锡且高温，不然排线部分会上锡不良；

3. 血氧仪外壳组装需要控制光电传感器元器件高度，在焊锡之前该器件需要按规定高度成型剪脚，不然超出高度则无法扣紧外壳。

规格参数

产品名称：血氧仪集成指夹

主控芯片型号：STM32

材质：FR4

层数：2-4Layers

板厚：1.6mm

应用领域：医疗电子领域
