PCB印刷电路板是如何进行切割？

印刷电路板是现代电子产品的基础。因此，它们在生产和制造过程中需要特别小心和精确。需要考虑的最关键程序之一是切割过程。如何切割 PCB，使其适合其指定的组件或设备。然而，人们似乎认为这个过程是理所当然的。以下指南将探讨如何切割 PCB，它将研究所有各种切割方法以及哪种方法最好。

为什么需要切割 PCB？

有许多不同类型的电路板。因此，每种类型都有专门的应用程序。例如，PCB 可以是刚性的或柔性的、单层的或多层的。然而，尽管 PCB 的一致性或材料，这些 PCB 的一些用例可能会重叠。

然而，我们需要以适合最后一个用例的方式对它们进行切割和打磨。此外，我们可能会发现 PCB 在放置其组件后有不必要的多余材料。切割 PCB 将使其空间更有效且更均匀。

此外，切割自制的 PCB 可以让您节省材料成本。您可以重新利用从 PCB 上切下的材料并将其集成到您的其他项目中。

切割 PCB 的不同方法

PCB CNC 机器钻入 PCB

有多种切割 PCB 的方法。大多数工厂使用专门的 V 型切割机。然而，有些人使用模板，在 PCB 材料周围形成凹槽，然后使用冲床将 PCB 折断。需要注意的是，这种方法可能非常低效，因为它最终可能导致最终产品出现裂缝。其他更有效的 PCB 切割方法包括：

• PCB路由器机器

• V-Cut PCB 机

• PCB铣刀

• PCB锯切机

• 专用PCB切割工具

您可以在家中使用其中一些工具。或者，您可以使用各种家用工具切割 PCB。您可以使用拼图、实用（剃须刀）刀、金属剪（锡啜饮）或台锯。您使用的方法将取决于 PCB 的材料和您想要的尺寸。

通常，切割过程会使修剪后的 PCB 边缘凸起。在这种情况下，必须对它们进行打磨和抛光。您可以使用砂纸或文件来执行此操作。

如何在家切割原型 PCB

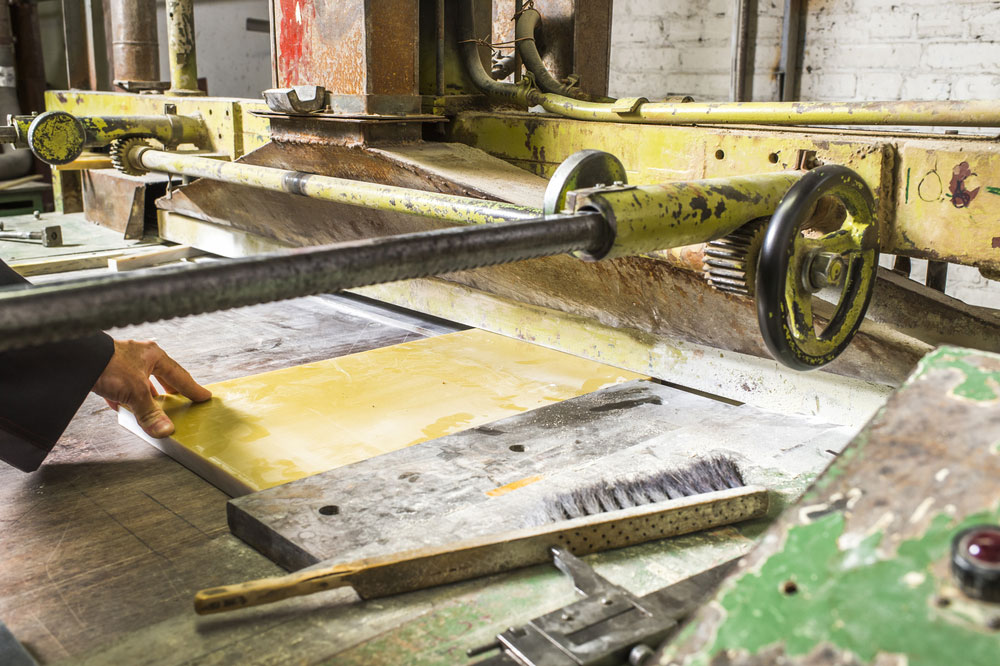

PCB板机分切机

大多数爱好者（尤其是初学者）使用单板原型 PCB 进行 DIY 项目。您不需要重型锯或专门的铣削工具来切割这种类型的 PCB。

所需工具和设备

• 锋利的美工刀

• 金属尺

• 砂纸

• 办公桌

• 永久标记

指示

• 使用尺子和永久性记号笔在两侧测量和标记要缩短 PCB 的位置。

• 接下来，使用美工刀沿着您在上一步中标记的线条雕刻凹槽。这些凹槽将作为您的得分线。人们通常将它们称为 v-score，因为当您仔细检查它们时，它们类似于“V”。使用美工刀在 PCB 上做标记时，请注意不要对 PCB 施加过大的压力，主要是在它使用易碎材料的情况下。

• 一旦你确定了你的 v-scores 阵容，你可以小心地剪掉你的 PCB 的末端，从本质上缩短它。

• 最后，检查 PCB 的末端和角落。使用砂纸和锉刀对 PCB 进行抛光和打磨（根据需要）。

• 您现在可以拿一块湿布擦拭成品板。

高级用户可以购买他们的 CNC 铣床并在家中铣削 PCB。然而，这些机器可能很昂贵。不过，您可以使用上述方法切割更厚的多层 PCB。但是，您需要确保您的刀锋利并在雕刻时施加足够的压力。

或者，您可以使用 Dremel 旋转设备和迷你锯切割 PCB。无论如何，使用美工刀更便宜。

如何切割珠宝电路板

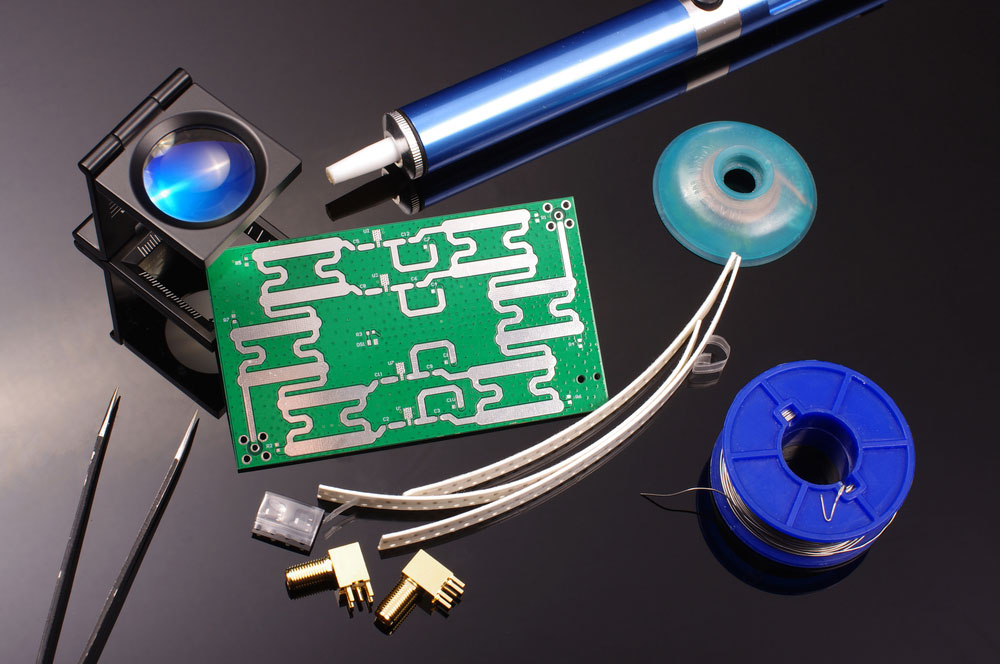

PCB 旁边的工具和固定的集合

我们可以通过回收利用旧的、废弃的电子产品用于新的用途。升级旧印刷电路板的一种方法是制作珠宝。您可以制作耳环、吊坠、手镯等。唯一的限制是您的想象力。您可以使用以下教程作为示例：

所需的工具和组件

• 两部分透明涂层和浇注树脂

• 奖章

• 锡剪

• 老电路板

• 文件

• 砂纸

• 美工刀（用于刻痕）

• 热风枪

• 塑胶手套

• 塑料袋

• 标记（白色或黑色，取决于 PCB 的颜色）

指示

• 测量奖章的持有人，确保你得到正确的形状

• 测量奖章并将其标记在电路板上。标记您想用作珠宝的电路板部分。

• 接下来，使用美工刀对PCB的标记板轮廓进行雕刻和刻划。对电路板施加压力，以确保在切片时将其锁定到位。

• 然后，您可以使用锡剪将 PCB 首饰片切掉。

• 接下来，测试这件作品是否适合奖章。您可能会发现必须对 PCB 片进行磨边或打磨才能将其装入奖章支架中。如果是这样，请使用锉刀或砂纸打磨和修整 PCB 首饰件的板边。

• 将树脂涂在 PCB 首饰件上，然后将其粘在奖章架上。您甚至可以使用冰棒棒将树脂取出。

• 你能等它干吗（最多两个小时）？

• 最后，用一块布擦亮链条并将其连接到奖章上，将其转换为吊坠。

这只是如何通过切割将 PCB 转换为珠宝的一个示例。您还可以在 PCB 首饰上涂上银漆或金漆。

常问问题

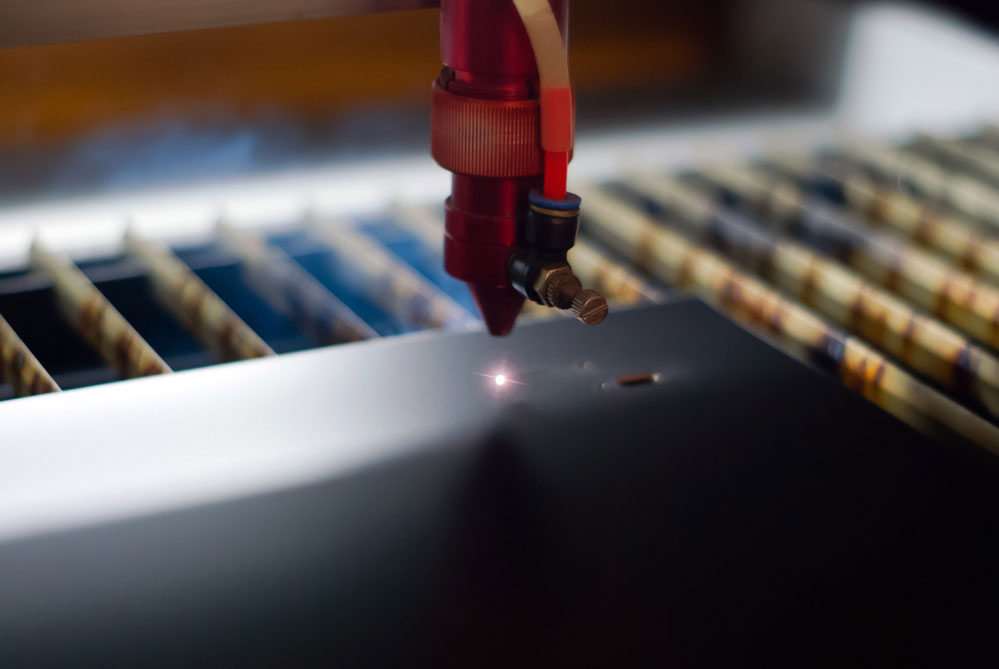

PCB激光切割机

如何切割FR4 PCB？

您可以使用切割原型 PCB 的相同技术切割玻璃增强环氧树脂层压板 (FR4) PCB。您可以用锋利的美工刀对其进行评分，然后将碎片分开。或者，您可以使用 Dremel 切割工具或锯。当然，您使用什么设备将取决于PCB的尺寸和板厚。此外，它还将依赖于您手头的工具。

切割电路板是否安全？

印刷电路板使用多种材料才能正常工作。基板固定铜、铅和锡电路。在大多数情况下，切割 PCB 是安全的。但是，如果您切断组件和连接，则会导致 PCB 功能失调。

如何去除 PCB 上不需要的铜？

制造商使用蚀刻从 PCB 上去除不需要的铜。它们用掩膜覆盖 PCB 层压板和所需的铜，以保护其免受蚀刻过程的影响。接下来，他们将酸施加到 PCB 上。酸去除了不需要的铜层。此过程完成后，制造商将清除 PCB 上的蚀刻化学品。

结论

切割是PCB 组装过程的关键部分。没有它，我们就无法正确地将 PCB 安装到电子设备中。但是，正如我们在上述指南中所说明的那样，您可以切割 PCB 用于其他目的，例如珠宝制作。制造商使用多种机器和工具来切割和精炼 PCB。不过，您不需要高度专业化的工具来在家中切割 PCB。您可以使用美工刀、钻头和锡剪。切割和缩短您的 PCB 将使您能够开发更多用途的项目。这就是为什么你需要知道如何去做。
