关于印刷电路板（PCB）的类型、制作要求等详细介绍

PCB行业最早发展于20世纪，并在不断发展。PCB为电子行业的发展做出了巨大贡献。例如，它导致了具有非常高性能的小型电子元件的出现和发展，如电阻器。

我们将讨论印刷电路板、其用途以及制造电路板的分步过程。此外，它将帮助您学习并找到适合您需求的正确 PCB！

 1. 什么是印刷电路？

印刷电路是许多电子设备的基础。这些 PCB 是其他基本设备的安装表面，无论是简单的印刷电路还是最复杂的电路。

例如，电阻器、电容器、半导体、晶体管和二极管需要 PCB 才能发挥作用。

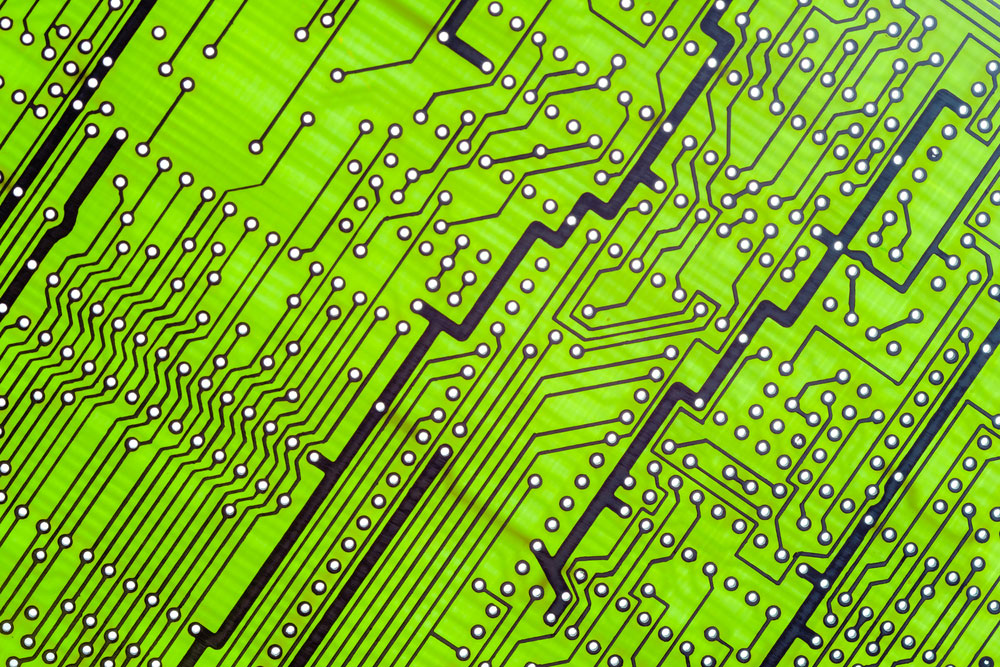

（PCB的照片）

2. 为什么要使用印刷电路板？

PCB 是标准的，因为它们有很多优点。这些板通常紧凑且设计轻巧；因此用于许多现代电气设备。此外，对于非常复杂的系统，PCB 是必不可少的。这是因为这些板很容易使用和维护。此外，这些板具有成本效益，因为它们的生产成本要低得多。

您可以在其中找到 PCB 的一些常见市场包括：

航天

航空航天技术的不断进步要求使用紧凑但复杂的电路板。由于缺少连接器，柔性和刚柔结合电路具有出色的耐用性和生存能力。

医疗的

可使用的 PCB 的微小尺寸使得使用最好的医疗设备变得更加容易。例如，医用助听器采用PCB技术。

主要是，当需要降低设备的复杂性时，刚柔结合板是必不可少的。这些电路板通常不需要使用更多空间的 柔性电缆和连接器。

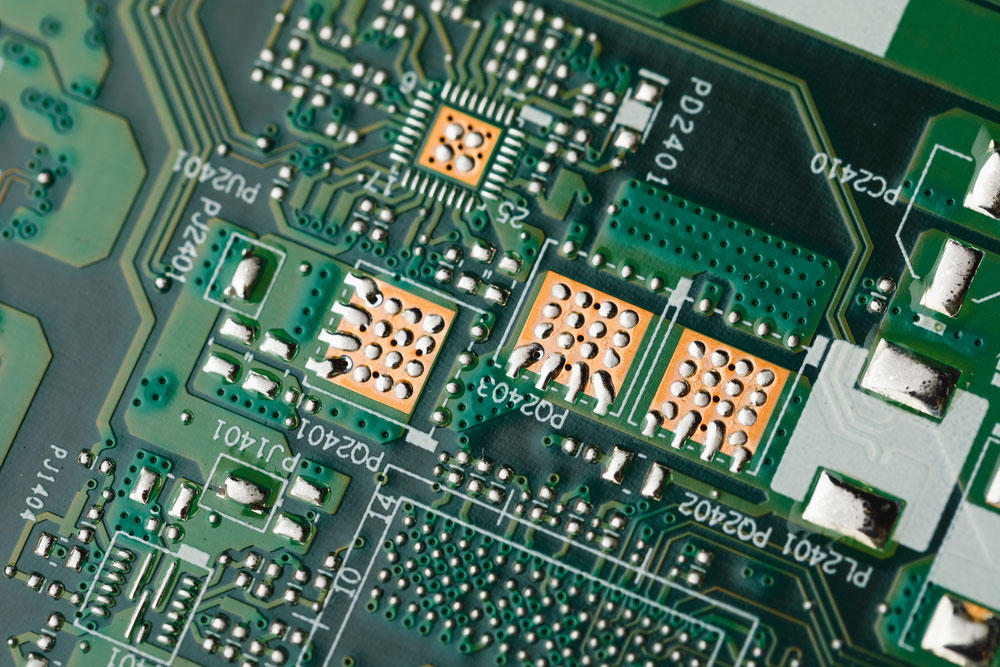

（笔记本电脑的印刷电路板）

工商业

在工业和商业市场，PCB技术是革命性的。董事会已经改变了从制造到供应链管理的一切。此外，使用这些板可以很容易地使用自动化设备来指导设备。这种方法在提高产量的同时降低了劳动力成本。

军队

大多数军事装备和机械都会经历很多沉重的撞击和撞击。就像任何其他市场部门一样，军用设备也集成了 PCB 技术。这些设备需要机械和电气性能。例如，柔性和刚柔结合的包装需要修改。这两种封装类型可以承受连续的冲击和振动而不会损坏。

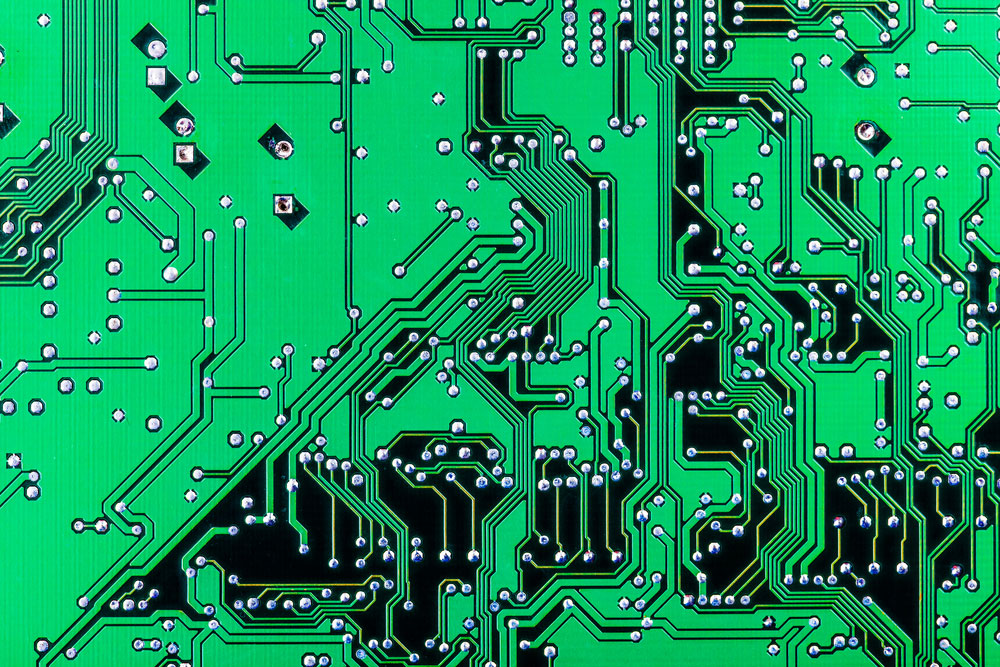

（电子印刷电路板。）

3. PCB 是由什么制成的？

印刷电路板材料是玻璃纤维/塑料基板、阻焊层、铜和命名油墨。

塑料基材/玻璃纤维

制造商在制造 PCB 时可以使用柔性或刚性表面。这两个表面完全取决于项目所需的 PCB 设计。重要的是，坚韧的表面需要聚酰胺玻璃纤维或 FR4。同时，柔性表面使用高温聚酰胺薄膜等柔性材料。一些用于柔性板的常见非导电基材包括聚酰胺、液晶聚合物、聚乙烯和聚酯。此外，这些基板提供了一个非导电表面，所有导电电路都在该表面上运行。

铜

铜线具有非常高的导电性。所使用的塑料基板在所有塑料面上都层压有薄铜迹线。但是，对于多层 PCB，结构有所不同。多层具有交替排列的铜层，该铜层充当绝缘材料的导电材料。

阻焊层

阻焊层是一种流体，通常应用于刚性印刷电路板的外层。重要的是，它的工作是覆盖铜片以防止它们氧化。此外，当所有组件都在板上时，流体会保留并控制熔融焊料的流动。当液态焊料流出表面时，有可能连接两个相邻电路，形成短路。值得注意的是，阻焊液具有典型的绿色。但是，也可以使用其他颜色，例如蓝色、白色、红色、透明色。

应用阻焊层后，下一步就是打印条形码、识别信息和标记。这些标记是命名法。至关重要的是，行话有助于实现准确的 PCB 组装。

（带有标记的 PCB 的照片。）

4.印刷电路板的类型。

以下是三种最常见的具有不同材料特性的 PCB。

什么是印刷电路：刚性 PCB

刚性 PCB 类型由刚性玻璃纤维基板组成。这一特性使 PCB 便宜且实用。但是，它并不灵活。与柔性 PCB 不同，刚性 PCB 的生产成本更低。但是，它们的通用性较差，因此难以适应某些设备设计实践。

什么是印刷电路：柔性 PCB

该 PCB 具有出色的柔性基板。重要的是，此功能使它们具有通用性，并且可以安装在形状奇特的设备中。这些电路板适应性强，没有特定的形状。此外，与刚性 PCB 不同，柔性 PCB 具有更高的耐热性。

什么是印刷电路：刚柔结合 PCB

刚柔结合 PCB 通过紧凑地包含电路板内的电子互连来减少电路板的重量和尺寸。此外，这种 PCB 类型耐用、坚固且灵活，结合了刚性 PCB 和柔性 PCB 的显着品质。

（一块空的电路板。）

5. 什么是印刷电路：PCB 设计因素和流程。

PCB有许多不同的设计类型。重要的是，了解设计过程至关重要。

• PCB 工作的环境。

• PCB的灵活性。

• PCB的组装和安装。

• PCB 需要的配置和技术数量。

• PCB 将在其中运行的应用类型。

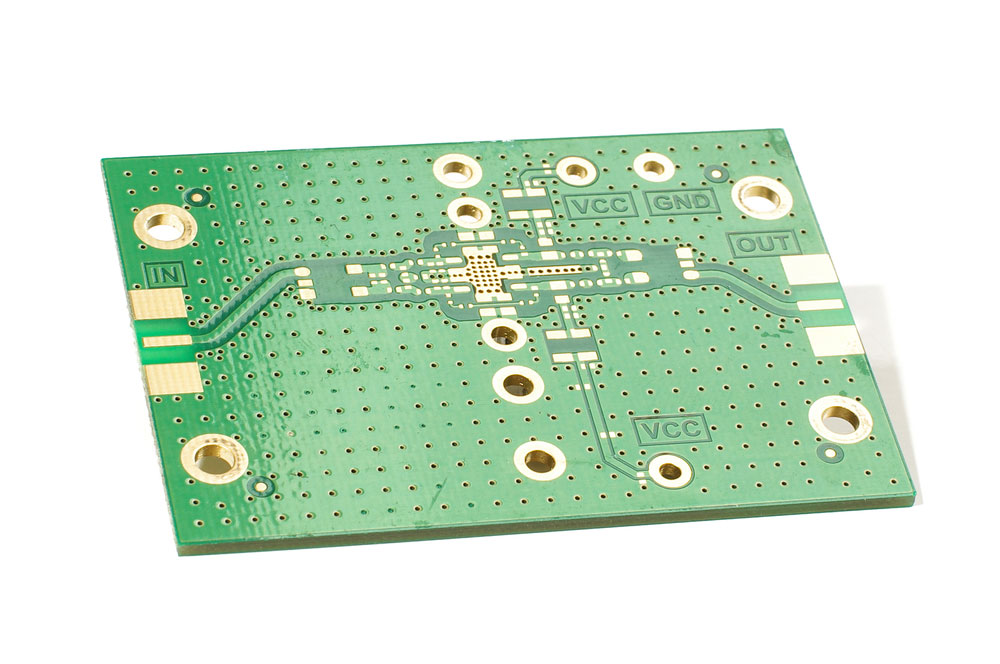

（高频印刷电路板。）

6.什么是印刷电路：如何一步一步制作PCB？

以下步骤有助于指导您开发合适的 PCB。

• 首先，用小路径对铜层进行化学成像和蚀刻，以连接电子元件。

• 其次，将铜层与也可以用作绝缘的粘合材料层压在一起。

• 接下来，在 PCB 上电镀并钻孔，以电连接所有铜层。

• 然后，对电路板外层的路径进行成像和电镀。

• 用阻焊层覆盖电路板轮廓，然后打印命名标记。

• 最后，根据周长文件中的尺寸加工电路板。

完成这些步骤后，您可以将组件安装到 PCB 上。

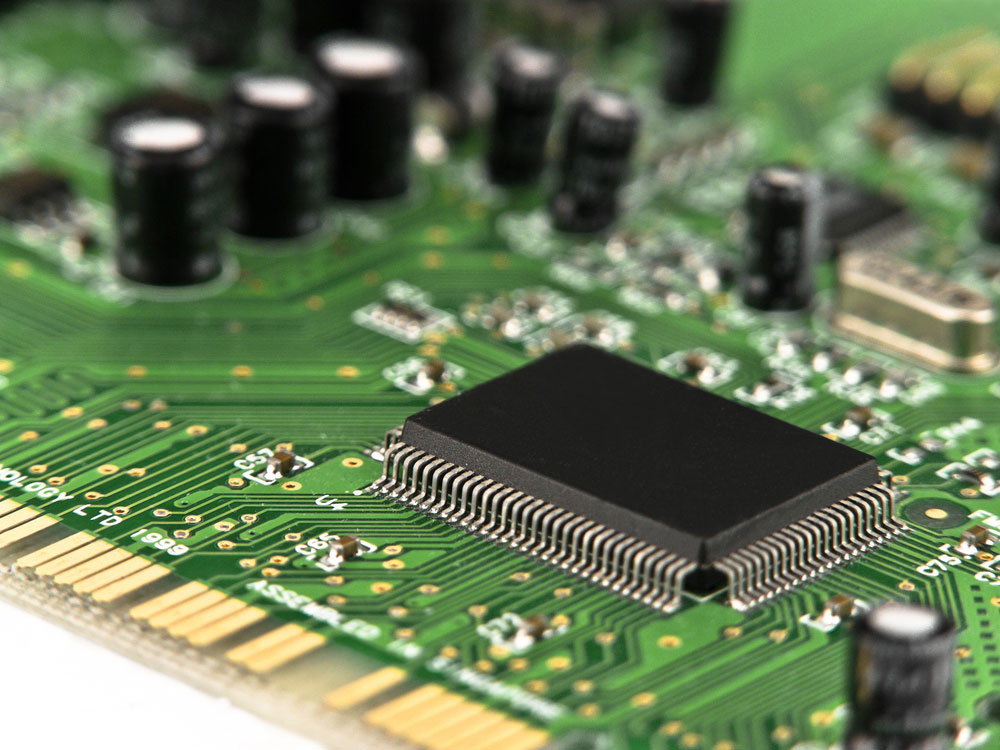

（PCB上的微芯片）

概括

由于技术的新兴发展，今天有几种快速新兴和先进的 PCB 技术。因此，投资小型高效技术是制造持久耐用设备的唯一途径。

我们在本文中提供了有关 PCB 的作用以及它们如何工作的信息。如果您有兴趣了解有关您的 PCB 相关项目的更多信息，请联系我们！我们的团队总是很乐意回答您的任何问题。
