关于PCBA加工组装过程详细解析

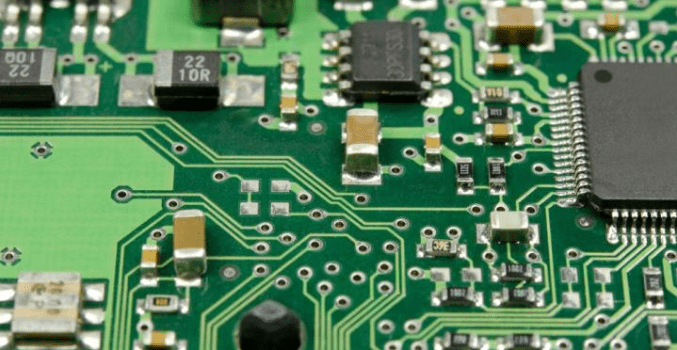

在当今使用的每一个电子设备中，都有一块印刷电路板 (PCB) 使其运行。PCB 是电子设备的核心，无论我们谈论的是家用智能扬声器、新的智能恒温器还是汽车中的数字速度计。当然，创建功能性电子设备需要的不仅仅是将一堆组件和电阻器放在一起。

PCB 组装过程对于第一次就正确至关重要。这里的一个失误可能会导致故障、功能缺失，甚至是事故威胁。在这篇文章中，我们将介绍一些最重要的 PCB 组装工艺步骤以及您应该了解的内容。

首先，了解 PCB 组装过程发生在电子设备开发的特定时间。这与制造无关——这首先发生。例如，在 KFPCBA，我们将自己制造电路板，包括所有必需的层、创建走线和所有其他重要步骤，然后进行 PCB 组装。

简而言之，PCB组装是将所有东西放在一个地方并从多个组件中创建功能的过程。它采用新制造的电路板，添加组件和电阻器，然后确保它完成预期的工作。

了解 PCB 组装技术

组装印刷电路板需要的不仅仅是原始组件和精心设计的电路板。它还需要正确的技术。在这种情况下，有几个选项可供选择，每个选项都会带来不同的东西。例如，有表面贴装技术 (SMT)以及手工焊接，以及使用贴片机。

虽然一些 PCB 组装过程只需要一种技术，但其他一些则需要两种或多种技术的组合。例如，许多电路板需要结合通孔技术 (THT) 和表面贴装技术。在选择公司来处理您的项目或生产时，了解何时、何地以及如何集成这些技术是一个关键的考虑因素。

了解各种技术所涉及的 PCB 组装步骤也不同，这一点也很重要。下面，我们概述了所涉及的一些基本步骤，以及它们在不同技术之间的差异。

PCB组装过程：概述

焊膏：如果您遵循传统的 PCB 组装工艺，第一步是应用焊膏。请注意，THT 并非如此，但 SMT 确实需要粘贴和/或印刷。

元件放置：在传统的PCB组装过程中，下一步是将元件放置在板上。这可以手动完成，也可以在机器（拾取和放置系统）的帮助下完成。在 THT 组装中，组件是手动放置的，这需要难以置信的精度。在 SMT 过程中，机器人系统将组件放置在板上。请注意，自动放置比手动放置要快得多，并且同样精确。

回流焊：在传统的PCB组装过程中，下一步是回流焊，也就是焊料先熔化，然后再凝固。电路板及其所有组件通过烤箱，该烤箱加热焊料，使其液化并确保在电路板进入冷却器之前形成连接，冷却焊料。

请注意，THT 工艺不需要回流焊。相反，这里的第二步是检查电路板并纠正组件放置。这是由于手动放置过程 - 结合设计运输框架的目视检查有助于确保放置精度。

在 SMT 工艺中，此时也会进行回流焊接。电路板通过熔炉熔化焊膏，使其在必要时流动，然后电路板通过一系列冷却器，逐渐降低温度，固化板上的焊料并将组件粘合到位。

检查：传统 PCB 组装过程的下一步是对电路板、焊接和组件进行目视检查。请注意，此步骤已在 THT 和 SMT 流程中进行。

通孔部件插入：传统工艺要求在回流和检查过程之后手动完成通孔插入。焊接也经常手动完成，但也可以使用波峰焊完成。

此时，波峰焊也发生在 THT 过程中。整个电路板在液态焊料上移动，然后通过冷却器使焊料凝固。

请注意，在 SMT 过程中没有相关步骤（实际上已经完成，并且仅在三个步骤后就结束了，尽管仍应进行目视检查以确保准确性并减少潜在的错误）。

最终检查和清洁：传统 PCB 组装过程的最后一步是对电路板、焊点和组件进行最终检查，并进行清洁以确保清除碎屑或多余的焊料。

适合您的 PCB 组装流程

虽然 SMT 组装过程比传统的 PCB 组装过程或 THT 过程更快且通常更准确，但它并不总是最佳选择。例如，如果您只需要组装一个原型板，那么 THT 方法可能是更好的选择。每种情况各不相同，没有一种单一的解决方案可以始终满足所有需求。

在KFPCBA，我们了解需求、预算和目标各不相同。我们以提供每位客户所需的解决方案而自豪。无论您是生产单个原型来满足概念验证的需求，还是准备好投入全面生产并生产数以千计的产品，我们都可以提供帮助。立即联系我们了解有关我们服务和能力的更多信息。
