为什么要进行PCBA测试?ICT和FCT的区别

发布日期:2022-11-10 16:45:23 浏览次数:3500

一站式PCBA智造厂家今天为大家讲讲为什么要进行PCBA测试?ICT和FCT在PCBA测试中有的区别。


  电路板加工后,为什么要进行PCBA测试?

  PCBA测试是确保生产和交付质量的关键步骤,它决定了产品的最终性能。其目的是通过在模拟电路板实际组装到整机中时通过全功能测试来找出组装不良的电路板,以便在组装到计算机中之前找出所有可能有缺陷的电路组装板。为了避免整机组装后发现缺陷,彻底拆除重组,造成工作时间的浪费和材料的浪费。




  PCBA的测试原理是什么?

  PCBA测试是指根据客户设计的测试点,程序和测试步骤制作FCT测试治具,然后将PCBA板放在FCT测试台上以完成测试过程。 PCBA的测试原理是通过FCT测试台连接PCBA板上的测试点,从而形成完整的路径,连接计算机和燃烧器,并上传MCU程序。 MCU程序将捕获用户的输入动作(例如,按住开关3秒钟),控制附近电路的开关(例如LED闪烁)或通过计算来驱动电动机旋转。通过观察FCT测试台上测试点之间的电压和电流值,并验证这些输入和输出动作是否与PCB设计一致,就可以完成整个PCBA板的测试。


  制作PCBA测试台需要哪些设计文件?

  为了制造PCBA测试台(通常称为FCT功能测试台),客户需要提供PCBA板的测试点,测试点之间的标准电压/电流值,允许的误差范围,测试步骤以及其他说明文件。

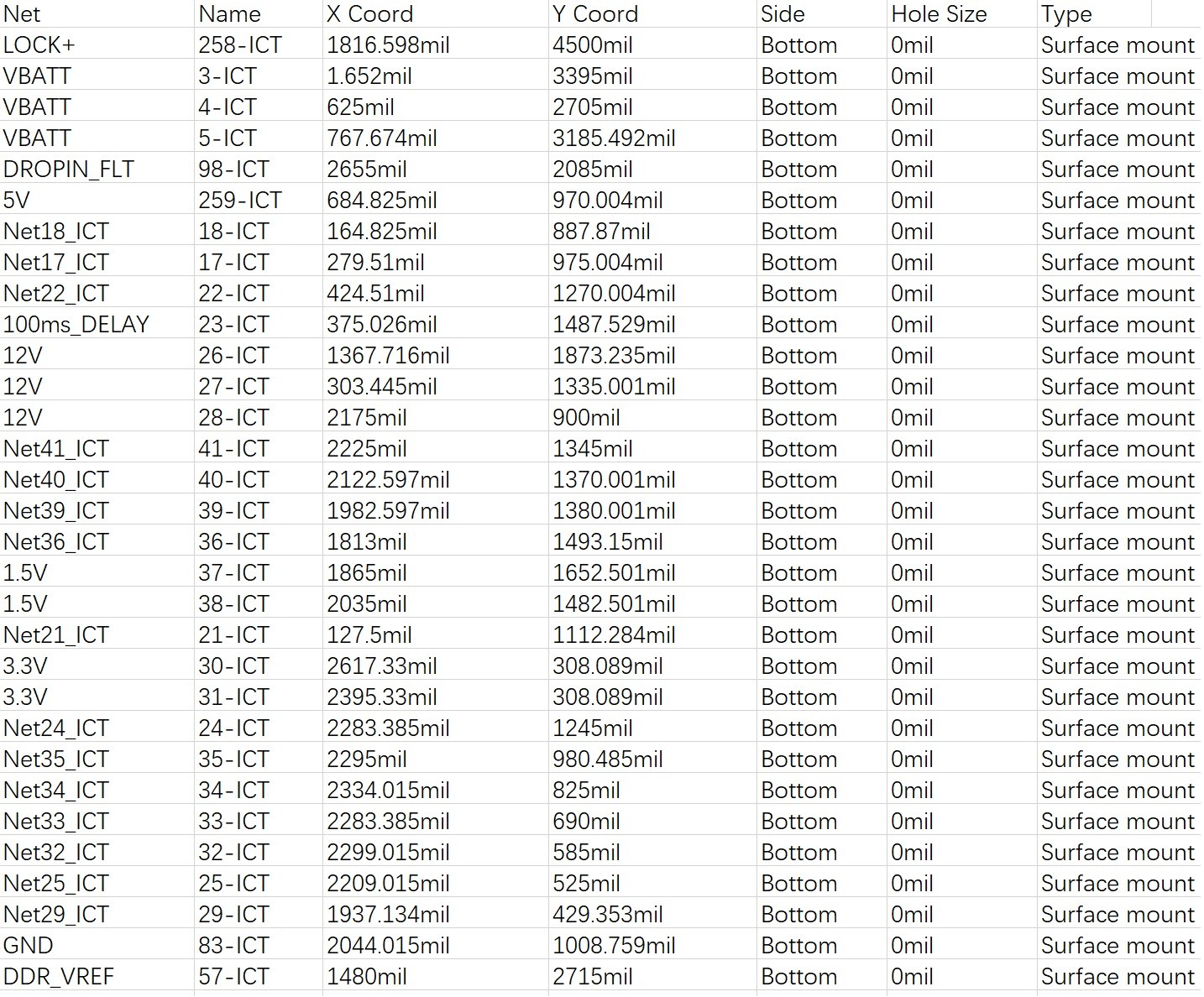

  测试点文档举例:

PCBA加工

  ICT和FCT在PCBA测试中有什么区别?

  PCBA测试是确保交付质量的关键步骤。一般客户需要提供测试计划,包括测试点,程序,测试步骤等。PCBA电子制造商应根据设计文件进行相应的ICT和FCT测试。 ICT(电路测试)主要针对组件级别。通过接触PCBA板上每个组件的引脚并测量其值是否与标称值一致,检测电阻,电容,电感和其他组件的值和极性是非常重要的手段。

  但是,随着电子工业过程能力的迅速发展,ICT测试变得越来越少,因为许多组件的质量可以达到50ppm以下,完全满足了电子产品的过程良率。此时,FCT(功能测试)特别重要。 PCBA制造商将根据设计文件发布FCT测试台,将PCBA板放置在测试台上,将测试点捕获在PCBA板上,通过燃烧器编写程序,然后模拟产品的输入和输出动作以达到测试目的。在某些情况下,还需要上位计算机软件进行协作。 FCT测试是一种接近产品级别的功能测试,可以有效覆盖产品性能范围,是一种非常有效的手段。


  关于为什么要进行PCBA测试?ICT和FCT在PCBA测试中有的区别的知识点,想要了解更多的,可关注快发智造,如有需要了解更多PCB打样、SMT贴片、PCBA加工的相关技术知识,欢迎留言获取!
